Les nouveaux analyseurs de signal de l’Américain se distinguent, en option, par une dynamique de -168dBm à 1GHz et une largeur d’analyse I/Q de 4GHz, voire 11GHz via un numériseur externe.

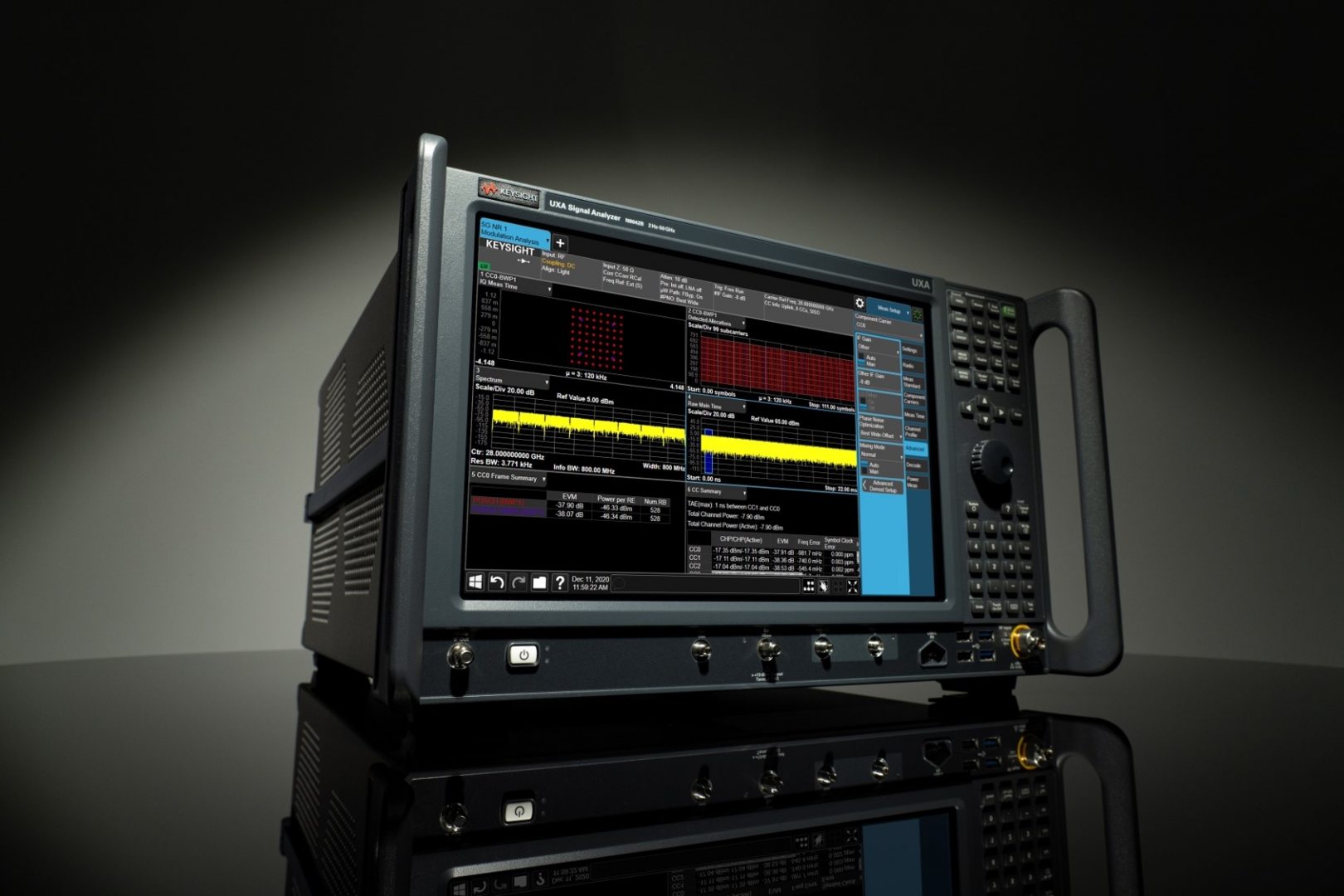

L’Américain Keysight Technologies, le leader mondial en solutions de test et de mesure électroniques, vient de dévoiler la série d’analyseurs de signal UXA X N9042B, qui permet aux utilisateurs de tester les performances des innovations technologiques millimétriques.
« Avec la demande croissante en termes de données, de fréquences et de bande passante plus élevées, ces solutions incarnent notre expertise en matière de conception et de mesure pour les dernières recherches en 5G, en radar, en aérospatial et défense, et en communications satellites » précise Joe Rickert, vice-président et directeur général de la R&D des mesures hautes fréquences du groupe Communications Solutions de Keysight Technologies.
Aux fréquences millimétriques, les signaux sont plus sensibles aux erreurs de modulation I/Q, au bruit de phase, à la distorsion, au rapport signal/bruit, à l’amplitude et à la linéarité de phase… Autant de paramètres qui affectent la qualité de signal. Pour aider les industriels à relever ces défis, les analyseurs de signal N9042B fournissent une dynamique et une largeur d’analyse I/Q étendues.
La dynamique DANL est de -156dBm à 1GHz, et -127dBm à 50 GHz, et atteint -168dBm (1GHz) et -159dBm (50GHz) avec présélecteur, amplificateur faible bruit (LNA) et préamplificateur (PA). Les nouveaux analyseurs de signal affichent une largeur d’analyse I/Q de 255MHz en standard et 4GHz en option, voire même 11GHz via un numériseur externe.
Les ingénieurs disposent ainsi des moyens pour détecter rapidement les émissions hors bande ou les impulsions dans les conceptions de radar, ou pour tester les performances réelles d’un émetteur 5G New radio (NR), avec une amplitude de vecteur d’erreur (EVM) avancée.
En plus d’un bruit de phase de -134dBc/Hz à 10kHz d’une porteuse de 1GHz, les N9042B proposent une gamme de fréquences allant de 2Hz à 26,5, 44 ou 50GHz. Keysight Technologies a également développé l’extension de fréquences V3050A, utilisable uniquement avec ces analyseurs de signal selon deux configurations.
Dans un premier cas, tous les signaux sont mesurés sur un seul port : ceux de fréquences inférieures à 50GHz sont acheminés via la sortie Pass Thru, les autres sont abaissés dans le V3050A et routés en tant que fréquence intermédiaire (FI) à l’analyseur. La gamme de fréquences est alors portée jusqu’à 110GHz, mais les pertes du chemin Pass Thru ont un impact sur les performances. Dans le second cas, l’analyseur fonctionne avec deux ports, un à la fois (les signaux jusqu’à 50GHz via l’entrée RF, les autres via le V3050A).
