Les nouveaux modules à 12 emplacements intègrent chacun jusqu’à 18 cartes filles, soit un total de 9 216 ou 3 168 points de croisement, selon le modèle.

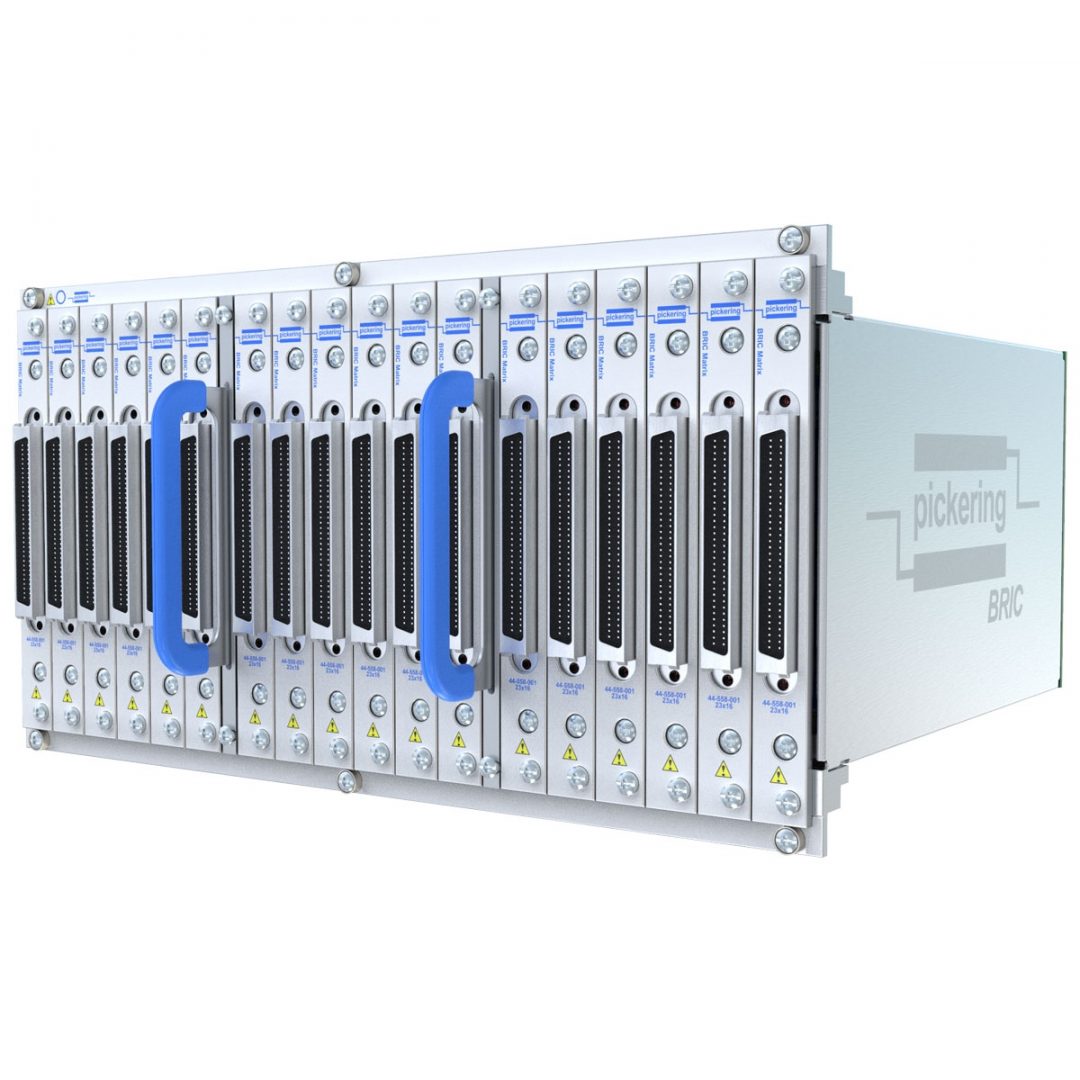

Le britannique Pickering Interfaces, fabricant de commutation de signaux et d’instrumentation modulaire pour le test électronique et la simulation, vient d’annoncer la disponibilité des configurations BRIC12 (12 emplacements) de deux modèles de ses matrices de commutation PXI populaires. Il s’agit des nouveaux modèles 40-558 (courant de 0,5 A ; voir photographie) et 40-562B (1 A), tous les deux utilisant les relais Reed en ruthénium les plus petits du fabricant.

« Ces nouveaux modèles PXI étendent la capacité de commutation offerte par nos unités BRIC2, BRIC4 et BRIC8 existantes, et ils simplifient la tâche de création de grandes matrices dans ce bus fond de panier. Les applications typiques incluent les tests des packages dans les semi-conducteurs, des calculateurs automobiles et aérospatiaux », explique Steve Edwards, Switching Product Manager chez Pickering Interfaces.

Les matrices de commutation peuvent intégrer chacune jusqu’à 18 cartes filles, soit un total de 9 216 points de croisement pour la 40-558 – ce qui en fait la matrice de commutation PXI dotée de la capacité la plus élevée du marché – ou de 3 168 points de croisement pour la 40-562B. Les unités 40-558 peuvent prendre en charge des tailles de matrice 1 pôle jusqu’à 1 512 x 6, 1 152 x 8, 756 x 12 ou 576 x 16 et les unités 40-562B des tailles de matrice 1 et 2 pôles jusqu’à 792 x 4, 396 x 8, 198 x 16 ou 90 x 32.

A l’instar des séries BRIC2, BRIC4 et BRIC8, les nouveaux modules BRIC12 disposent d’un bus analogique blindé interne, qui assure une intégrité de signal élevée et un câblage simplifié, contrairement à certaines solutions concurrentes nécessitant l’interconnexion de plusieurs matrices.
