Doté d’une nouvelle option, le système permet une évaluation complète des UE, très proche de leur fonctionnement sur le terrain.
Le suédois Bluetest, fabricant spécialisé dans les systèmes de test de réverbération Over-The-Air (OTA), vient de compléter son offre « 5G » avec l’ajout d’une option CATR (Compact Antenna Test Range) à son système de test OTA (Over-The-Air) RTS65 – il est également associé aux testeurs de communications radio MT8000A et MT8821C du japonais Anritsu. Cette option permet de répondre aux mesures directives dans les bandes de fréquences millimétriques (FR2).
Comme il pouvait déjà réaliser des mesures directionnelles en prenant en charge les mesures isotropes à trajets multiples dans les bandes FR1 (en-dessous de 6 GHz) et FR2, le système de test combine désormais une chambre réverbérante et un CATR – pour le gain et le diagramme d’antenne – dans un seul appareil, qui couvre désormais tous les tests de la 2G à la 5G FR1 et FR2, en passant par le WLAN et le Bluetooth.
« Notre équipe a repoussé les limites des technologies des chambres réverbérantes et des réflecteurs CATR. Le RTS65 mesure désormais, en même temps, les diagrammes d’antenne millimétriques et le débit d’agrégation de porteuses MIMO. Cela permet une évaluation complète des équipements utilisateurs (UE), très proche de leur fonctionnement sur le terrain », complète John Kvarnstrand, Method Development Manager chez Bluetest.

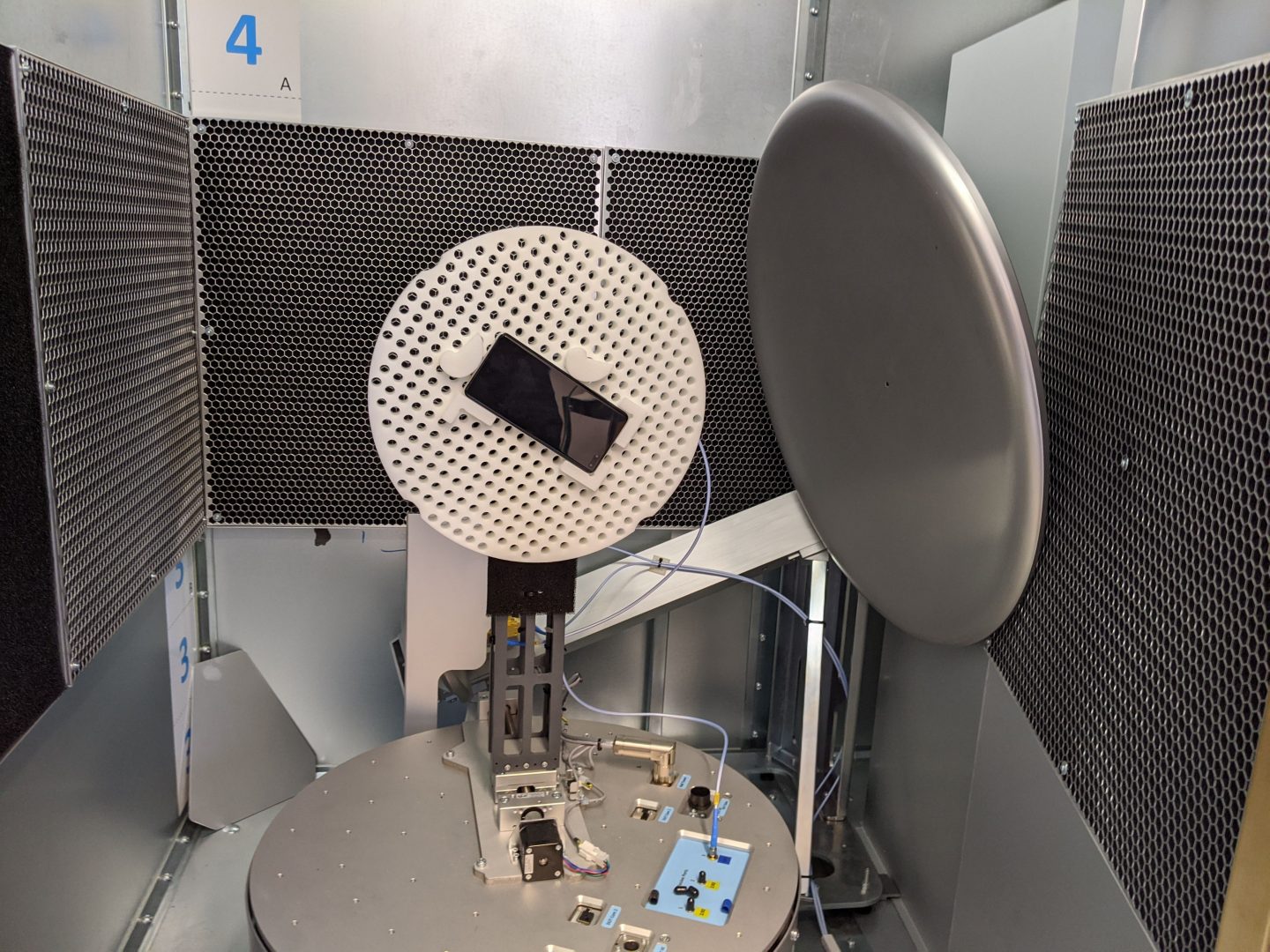

L’innovation de la nouvelle solution réside dans un système à double réflecteur, qui permet de réaliser une installation CATR très compacte avec une gestion précise du rayonnement RF minimisant le débordement RF autour de la chambre réverbérante. L’autre composant clé est la conception brevetée des absorbeurs de fréquence sélectifs. Elle permet en effet de maintenir un environnement à trajets multiples isotropes à faible absorption en FR1, tout en fournissant une atténuation suffisante des réflexions perturbatrices en FR2. D’où un diagramme d’antenne et des mesures Pire (Puissance isotrope rayonnée équivalente) et EIS (Effective Isotropic Sensitivity)précises.
