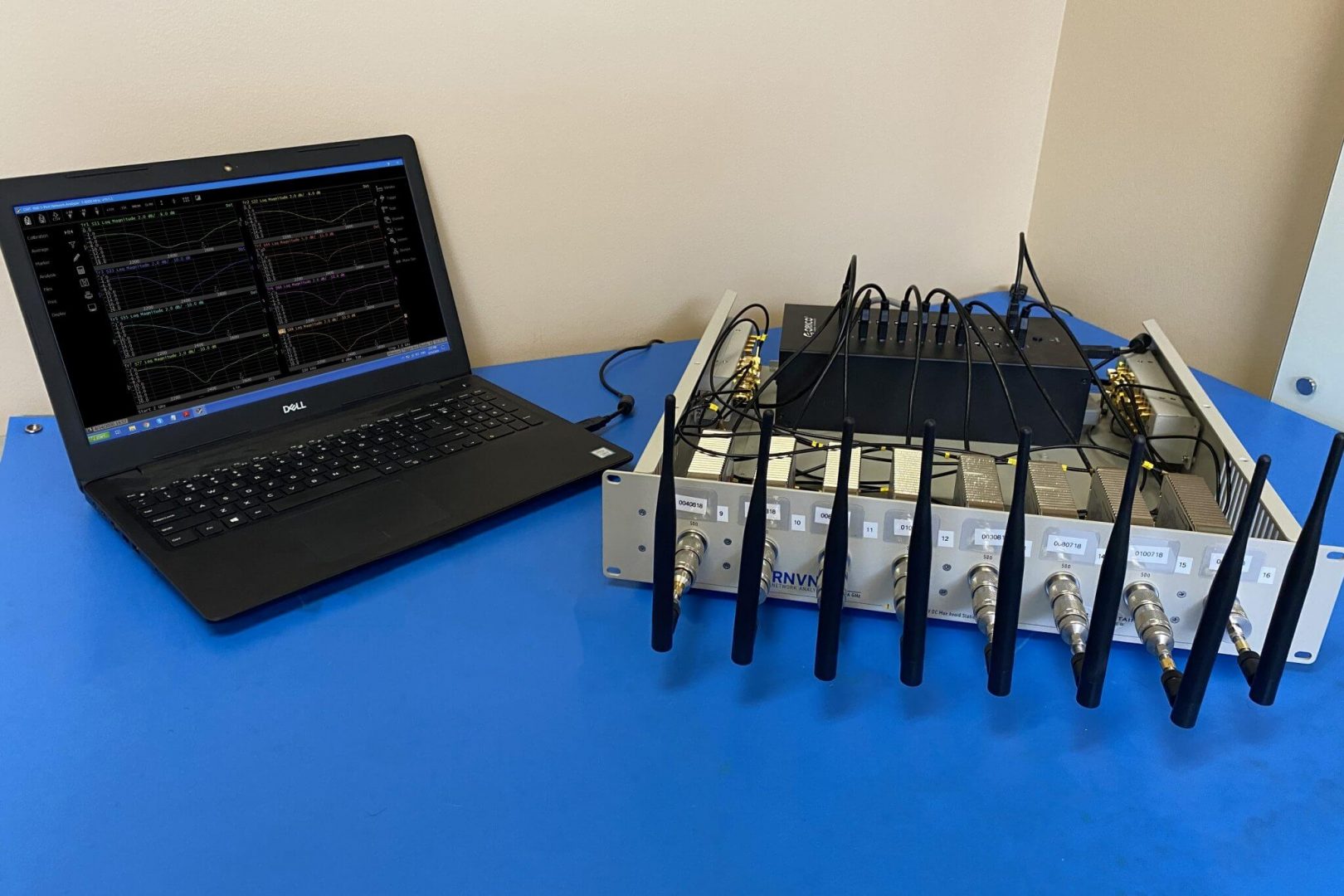

La solution RNVNA intègre en fait jusqu’à 16 analyseurs de réseau vectoriels 1 ports dans un seul système.
Pour le test d’antennes MIMO dans les applications de 5G, par exemple, l’américain Copper Mountain Technologies (CMT), fabricant d’analyseurs de réseau vectoriels, a développé la solution d’analyse de réseau multiports personnalisable RNVNA.
Basée sur ses analyseurs de réseau vectoriels 1 port USB R60 (1 MHz à 6 GHz), R140 (85 MHz à 14 GHz) et R180 (1 MHz à 18 GHz), la nouvelle solution peut relier ensemble 2 à 16 analyseurs en un seul système, ce qui permet de mesurer les transmissions scalaire et réflective vectorielles.
« Les utilisateurs sont ainsi capables de mesurer la fréquence de résonance et l’isolation dans les réseaux d’antennes pour confirmer que leur configuration fonctionne à la gamme de fréquences souhaitée et atteint une isolation appropriée », explique Alex Goloschokin, cofondateur et directeur général de CMT.
Pour cela, la solution RNVNA intègre des étagères pour le montage des différents modules USB. Chaque étagère est conçue pour s’adapter à un système de montage en rack 19 pouces et peut accueillir jusqu’à 8 analyseurs. Le fabricant propose également des unités de synchronisation (fréquence et déclenchements), en option, et un logiciel.
« Notre solution RNVNA peut réaliser les mesures cruciales (fréquence de résonance et isolation) à une vitesse nettement plus rapide que les solutions d’analyse de réseau vectorielle multiports traditionnelles, qui nécessitent des matrices de commutation RF pour couvrir les ports supplémentaires », affirme Alex Goloschokin.
