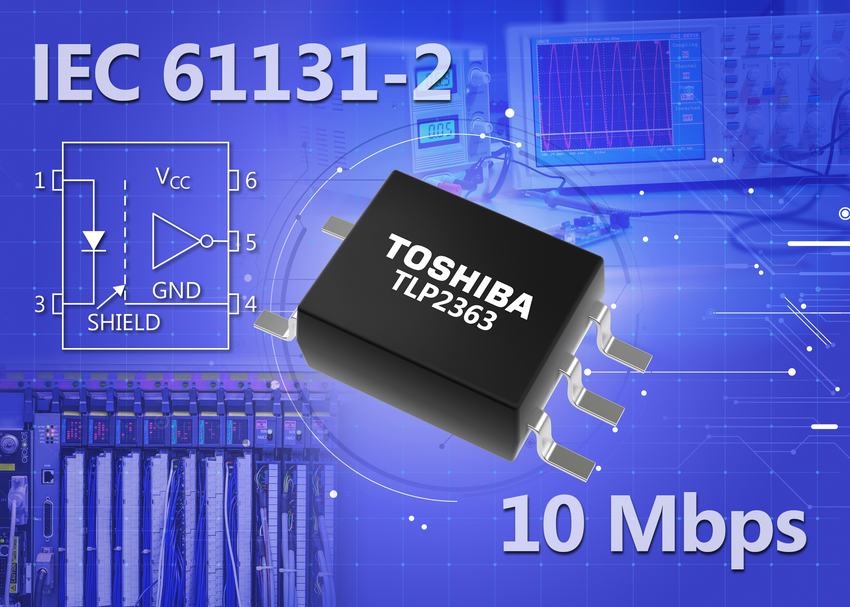

Le phocoupleur TLP2363 de Toshiba offre un débit de données de 10 Mbit/s et se contente d’un courant d’alimentation de 4 mA.

Toshiba Electronics Europe introduit un photocoupleur 10 Mbits/s à sortie en collecteur ouvert, destiné aux entrées numériques 24V des automates programmables et autres équipements de mesure et de commande. Le TLP2363 fonctionne à partir d’une tension d’alimentation allant de 2,7 V à 5,5 V et se contente de 4 mA. Le courant de seuil à l’entrée est compris entre 0,3 mA et 2,4 mA. Combiné avec les composants externes adéquats, ce photocoupleur permettra à un module à entrée numérique 24V d’être conforme à la norme IEC/CEI 61131-2 Type 1. Enfin, le délai de propagation est de 80 ns seulement.

Le TLP2363 est proposé dans un boîtier SO6 à 5 broches, dont l’empreinte est standard et l’épaisseur de 2,3 mm. Il offre une tension d’isolation de 3750 Veff et une immunité de ±20 kV/µs vis-à-vis des transitoires de mode commun. Il est spécifié dans la gamme de température -40°C à +105°C.
