La nouvelle série d’analyseurs de réseau vectoriels (VNA) est destinée aux mesures d’équipements 5G.

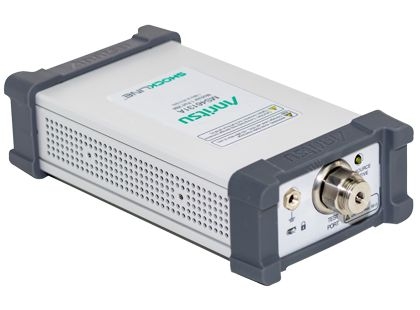

Le japonais Anritsu, fabricant de solutions de test et mesure en RF et hyperfréquences, en optiques, en radiocommunications, etc., vient de dévoiler les analyseurs de réseau vectoriels USB ShockLine MS46131A. Il s’agit de la première série modulaire 1 port du marché couvrant une gamme de fréquence allant de 1 MHz à 8, 20 et 43,5 GHz.

Le fabricant ne proposait jusqu’à présent que les modèles 1 port MS46121B, dont la gamme de fréquence est limitée à 4 ou 6 GHz. Mentionnons également un bruit de niveau de 0,009 dB (amplitude) et de 0,12° (phase) à 1 GHz, un niveau de puissance maximum de 0 dBm, une directivité supérieure à 42 dB à 1 GHz, ou de 28 dB (42 dB avec des kits de calibration avec la définition .s1p) à 43,5 GHz, avec des kits de calibration standard, etc.

De par ses spécifications, la série ShockLine MS46131A apporte des avantages économiques et opérationnels pour mesurer les antennes et d’autres équipements 5G fonctionnant dans des bandes de fréquences inférieures à 6 GHz (FR1) et dans les bandes de fréquences millimétriques de 28 et 39 GHz (FR2).

Cette annonce faite suite à celle de l’option de fréquence (-043), qui permet aux analyseurs de réseau vectoriels compacts ShockLine MS46122B, MS46322B, MS46522B et MS46524B de fonctionner jusqu’à 43,5 GHz, grâce à l’utilisation des nouveaux connecteurs et composants de type K, ainsi que de kits de calibrage ad hoc.
