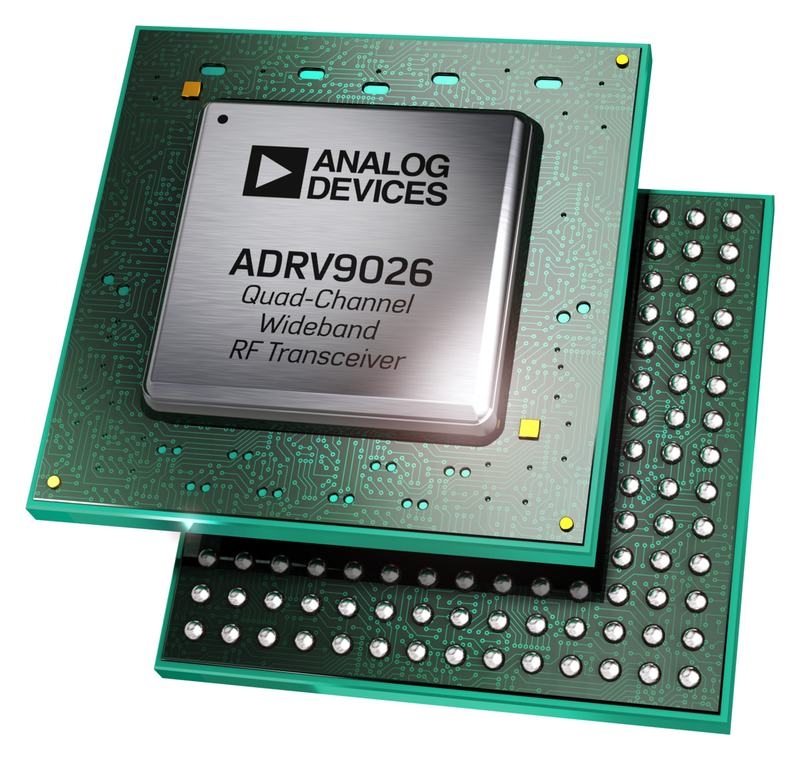

Encapsulé dans un petit boîtier BGA de 14 mm de côté, le quadruple émetteur-récepteur RF avec récepteurs d’observation ADRV9026 supporte les différentes architectures des stations de base 3G/4G/5G.

Avec l’ADRV9026, Analog Devices ajoute un émetteur-récepteur large bande de quatrième génération à son écosystème RadioVerse. Rappelons que cet écosystème constitue un environnement de conception radio unifié, dont la vocation est de simplifier le processus de développement de solutions radio pour un large éventail de marchés et d’applications. Il comprend des plateformes de prototypage rapide, des systèmes d’évaluation au niveau puce, des outils de simulation et des kits de développement. Il s’appuie sur un réseau mondial de partenaires proposant des services d’aide à la conception.

L’ADRV9026 supporte différentes architectures de stations de base, parmi lesquelles les stations de base macrocellulaires 3G/4G/5G mono et multistandards et celles à petites cellules, ainsi que les systèmes mMimo («Massive Mimo»). Il permet de réaliser une radio logicielle à quatre voies d’émission-réception différentielles (s’ajoutent deux récepteurs d’observation à deux entrées chacun) apte à prendre en charge les modes de duplexage par répartition en fréquence (FDD, Frequency Division Duplex) et dans le temps (TDD, Time Division Duplex). Il en résulte une simplification de la conception et une réduction de la consommation, de l’encombrement, du poids et du coût système.

Parmi les caractéristiques principales de l’ADRV9026 : une bande passante maximale de 200 MHz en émission et en réception, une fréquence de l’oscillateur local (OL) comprise entre 650 MHz et 6 GHz, une bande passante maximale de 450 MHz pour les récepteurs d’observation, la synchronisation de phase entre circuits multiples pour tous les oscillateurs locaux et les horloges en bande de base, une interface JESD204B/C à 16 Gbit/s… L’ADRV9026 est disponible en boîtier CSP BGA-289 de 14 mm de côté et est spécifié dans la gamme de température de jonction -40°C à +110°C.
