Les XCL303 et XCL304 permettront de réduire jusqu’à 78% la surface occupée sur la carte par la solution complète.

Avec les séries XCL303 et XCL304, Torex Semiconductor étend sa ligne de micro-convertisseurs DC-DC à inductance intégrée. Proposés dans un format compact (boîtier CL-2025-02 de 2,5x2x1 mm), ces produits délivrent une tension de sortie négative et fonctionnent à une fréquence de découpage de 2,5MHz. Ce qui se traduit par des composants passifs de dimensions réduites.

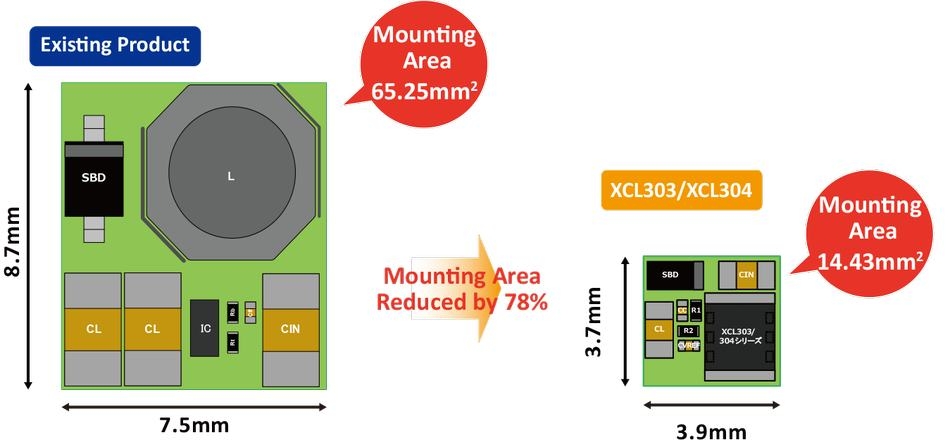

Par rapport aux solutions classiques, la société fait état d’une réduction jusqu’à 78% de la surface occupée sur la carte (14,43 mm² au lieu de 65 mm² environ). L’intégration de l’inductance simplifie non seulement l’implantation sur le circuit imprimé, mais se traduit aussi par des problèmes d’interférences moins critiques. Le courant délivré est ici de 300mA, à VIN = 3,3V et VOUT = -3V. Quant à la tension de sortie, elle est ajustable entre -1,2V et -6V par l’intermédiaire de résistances externes.

Les XCL303 fonctionnent en mode PWM, alors que les XCL304 commutent automatiquement du mode PWM vers le mode PFM afin d’améliorer le rendement sous faible charge.
