La technologie de transformateur annoncée par Murata permet d’obtenir un excellent rendement à des niveaux de puissance et de fréquence que les transformateurs classiques ne peuvent atteindre.

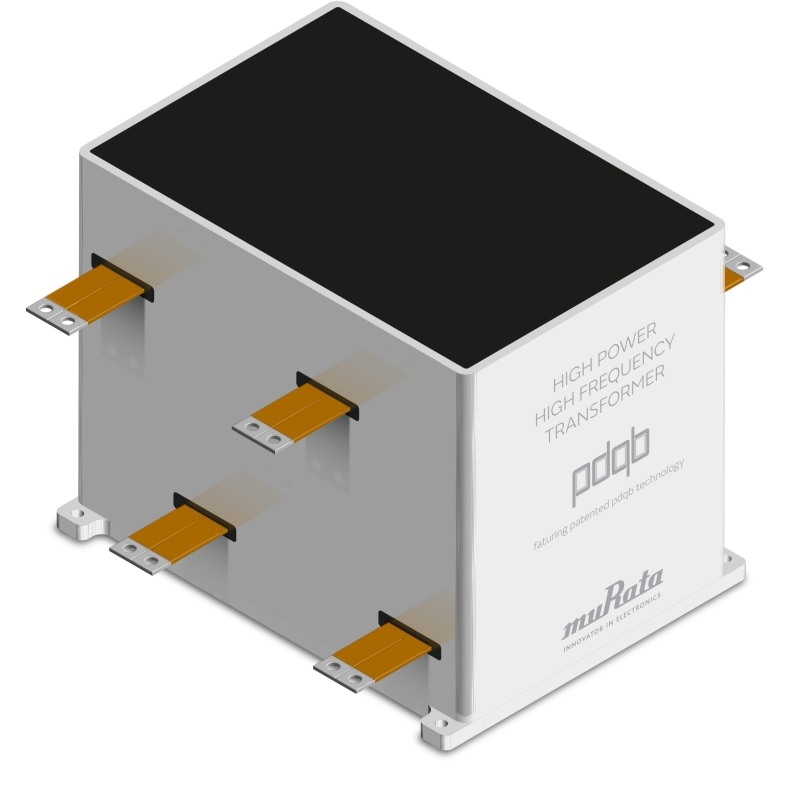

Destiné aux applications de forte puissance et haute fréquence, le transformateur développé par Murata met à profit une technologie de bobinage originale et brevetée. Celle-ci permet d’obtenir un excellent rendement à des niveaux de puissance et de fréquence que les transformateurs classiques ne peuvent atteindre. Concrètement, la technologie pdqb donne la possibilité de réaliser des transformateurs de 400 kW et plus, fonctionnant jusqu’à 50 kHz. La construction adoptée élimine pratiquement les effets de peau et de proximité, ainsi que les autres pertes haute fréquence affectant les structures traditionnelles. Le résultat est un rendement élevé (la société annonce plus de 99,5%), pour un encombrement réduit.

Cette technique d’enroulement présente de nombreux autres avantages, notamment une tension de fonctionnement accrue et une haute tension d’isolement (jusqu’à 10 kV entre entrée et sortie). L’inductance de fuite est hautement contrôlable, alors que la capacité inter-enroulements reste faible. Les performances thermiques améliorées ont pour effet de simplifier la gestion thermique et d’en diminuer le coût.

Murata est en mesure de concevoir des transformateurs personnalisés, fonctionnant entre 4 et 50 kHz, pour une puissance comprise entre 30 et 400 kW et des tensions d’entrée et de sortie entre 50 V et 1 kV. Le rapport de transformation va de 1:1 à 10:1, avec éventuellement plusieurs enroulements secondaires. Par exemple, un transformateur de 100 kW est intégrable dans un boîtier compact de 18x21x25 cm. Ces transformateurs ciblent les systèmes de charge des véhicules électriques/hybrides, les applications ferroviaires (matériel roulant et voies), les onduleurs industriels, les énergies renouvelables, la distribution d’énergie sur smart grid et les équipements médicaux à rayons X et d’IRM.
