Le Coating Layer Test est initialement destiné à la mise en évidence des défauts dans les vernis de tropicalisation PCBA.

Zestron annonce qu’en plus de la mise en évidence des défauts dans les vernis de tropicalisation PCBA, il est possible d’utiliser le Zestron Coating Layer Test pour vérifier la mouillabilité des contacts métalliques des composants avant le brasage.

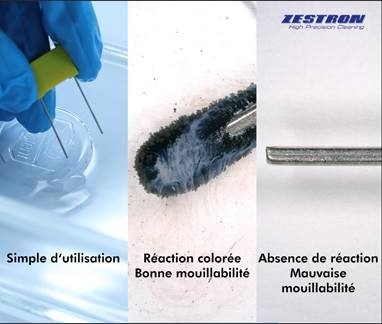

Dans la pratique, l’application du réactif sur les pattes du composant entraine l’apparition d’une couleur noire si ces dernières ont une mouillabilité suffisante. Cette réaction montre que la métallisation est propre et de bonne qualité dans l’optique d’un brasage. Elle n’a pas de conséquence sur la qualité de la brasure.

Par contre, une absence de réaction peut signifier qu’une phase intermétallique s’est propagée jusqu’à la surface de la patte du composant. Or, une telle phase intermétallique peut être à l’origine de brasures fragiles, susceptibles de causer une défaillance de la carte électronique en fonctionnement. In fine, ce test non-destructif permet de vérifier rapidement et sans surcoût la brasabilité des composants en production.
