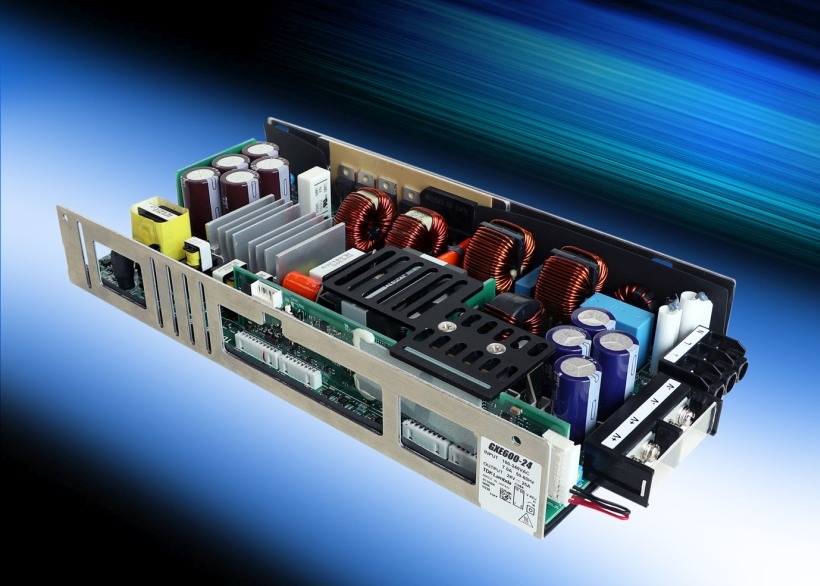

Les alimentations GXE600/HD(A) de 600W respectent les exigences de la norme militaire américaine MIL-STD-810G, relative à la résistance aux chocs et aux vibrations.
TDK-Lambda ajoute une option renforcée à la série GXE600 d’alimentations AC-DC programmables de 600 W. Le modèle GXE600/HD respecte les exigences de la norme militaire américaine MIL‑STD-810G, relative à la résistance aux chocs et aux vibrations. L’unité est également certifiés conforme aux normes de sécurité CEI 60601-1 pour les applications médicales et CEI 62368-1 pour les applications industrielles. Mesurant 1U de hauteur, ces produits à refroidissement par convection sont programmables numériquement via leur interface RS-485 (protocole Modbus RTU) ou par l’intermédiaire d’une tension externe de 0 à 6V. Ces alimentations ont été conçues pour les instruments médicaux et industriels en environnements difficiles exigeant un fonctionnement silencieux, un refroidissement sans ventilation et la programmation de tensions et courants constants. Elles délivrent une tension de 24V ou 48V et sont à même de fournir une source de tension constante et de courant constant (CVCC). La plage de réglage est de 20 à 120% pour la tension et de 20 à 100% pour le courant. Il est possible de définir les paramètres de protection et de récupération, de même que la vitesse de balayage du temps de montée. L’interface de communication numérique permet aussi à ces alimentations d’afficher la durée de vie restante estimée des condensateurs électrolytiques, ainsi que la durée de fonctionnement et l’historique des alarmes à des fins de recherche de pannes ou d’indication de maintenance préventive à distance.
Afin de résister à la pénétration de la poussière et de la saleté, les circuits imprimés sont dotés d’un revêtement sélectif empêchant une accumulation de polluants susceptible d’intérer avec le fonctionnement de l’alimentation. Un couvercle (suffixe /HDA) est proposé en option en vue de réduire le risque de contact accidentel avec les circuits internes. Des essais de résistance aux chocs et aux vibrations ont été réalisés conformément à la norme MIL‑STD‑810G, méthode 516.7, procédures I et VI, et méthode 514.7, catégories 4 et 10.
Ces alimentations fonctionnent sur une large plage de tension d’entrée allant de 85 à 265Vac, avec un courant de fuite à la terre inférieur à 300µA, et sont pourvues d’un double fusible en standard. Elles se prêtent à une utilisation à des températures ambiantes comprises entre ‑20 et +70°C (‑40°C au démarrage), avec un déclassement linéaire au-delà de 50°C (il est de 50% à 70°C). Un déclassement ou un refroidissement externe s’impose à des tensions d’entrée inférieures à 170Vac. Les fonctionnalités complètes de cette série comprennent également une tension de veille isolée de 5V/1A, la commande marche/arrêt à distance, des signaux isolés DC OK et défaut AC, et la possibilité de mettre en parallèle jusqu’à cinq modules. Les dimensions du boîtier du modèle GXE600/HD sont de 127x41x254mm, de 127,5x50x254mm pour la version /HDA avec capot. La période de garantie est de 7 ans.
La tension d’isolation entre l’entrée et la sortie est de 4000Vac (2 MOPP). Elle est de 2000Vac (1 MOPP) entre l’entrée et la masse, et de 1500Vac (1 MOPP) entre la sortie et la masse. ce qui assure la compatibilité avec les équipements médicaux de classe B et BF. Ces unités répondent également aux normes EN55011-B, EN55032-B, FCC classe B et VCCI-B portant sur les émissions par conduction et les émissions rayonnées, et satisfont aux normes EN61000-3-2, relative aux courants harmoniques, et EN 60601-1-2 (4e édition), relative à l’immunité.
