Proposés dans un boîtier blindé au format standard de 2×1 pouces, les modules MGF80 du japonais font appel à des composants sélectionnés pour offrir une durée de vie maximale.

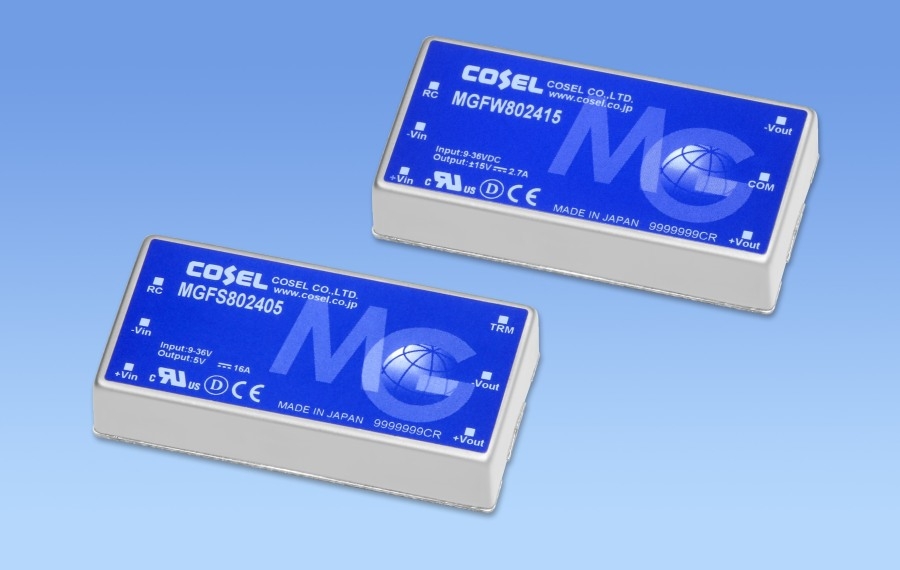

Cosel annonce la commercialisation de la série MGF80 de convertisseurs DC-DC de 80W d’une grande robustesse. Les produits sont en effet proposés dans un boîtier métallique blindé à six faces au format standard de 2×1 pouces, dont le poids est d’à peine 50 grammes. De surcroît, tous les composants internes ont été sélectionnés pour une durée de vie élevée. En particulier, il n’est pas fait appel à des condensateurs au tantale ou à l’aluminium. Le taux de défaillance des modules est donné pour moins de 30ppm, ce qui en ferait parmi les plus fiables de leur catégorie.
Destinée à un large éventail d’applications exigeantes, la série MGF80 est disponible selon deux plages de tensions d’entrée : 9 à 36V et 18 à 76V. Les modèles MGFS80 à sortie unique délivrent une tension de 3,3V, 5V, 12V ou 15V. Les valeurs sont ajustables dans un intervalle de ±10%, à l’aide d’un pont de résistances ou d’un potentiomètre. Pour leur part, les versions MGFW80 fournissent deux sorties (±12V ou ±15V) dont les valeurs sont ajustées en usine. Il est par ailleurs possible de produire une tension de 24V ou 30V entre les deux bornes de sortie. Grâce au redressement synchrone et à la commutation douce, le rendement nominal de ces différents convertisseurs atteint 94%. Tous les modèles garantissent un niveau de puissance disponible de 81,6W. Cependant, pour maintenir d’excellentes performances, la puissance de sortie du MGFS80243R3 de 3,3V est limitée à 59,4W. Dans tous les cas, la plage de température de fonctionnement va de -40°C à +85°C, pour une température maximale de boîtier de 110°C.
Ces modules offrent des protections contre les surintensités et les surtensions. Une température excessive se traduit par la coupure de l’unité. La série a été également soumise à des essais de vibrations sur trois axes, équivalant à des accélérations de 10G, et à des essais de chocs à 50G. L’isolation est de 1500VDC entre entrée et sortie et de 1000VDC entre sortie et boîtier. Les modules sont conformes aux normes UL62368-1, C-UL (CSA62368-1) et EN62368-1, et bénéficient du marquage CE selon la directive 2014/35/EU. Leur garantie est de dix ans.
