Les PQAE40U/60U/100U (40W, 60W, 100W) apportent aux concepteurs une référence de produit unique, répondant aux besoins d’alimentation d’un large éventail d’applications.
Les concepteurs d’alimentations pour les secteurs de l’industrie et du ferroviaire sont systématiquement confrontés au défi d’optimiser leurs solutions d’alimentation montées sur carte pour concevoir des équipements standardisés, fonctionnant partout dans le monde avec des tensions de bus variables. Dans le ferroviaire, les concepteurs recherchent toujours l’architecture d’alimentation la plus performante pour la plage de tensions d’entrée conforme à la norme EN50155, comprise entre 24V et 110V (dont le fonctionnement continu en condition de baisse de tension à 14,4V et les transitoires à 154V). Pour garantir la flexibilité ici recherchée, Powerbox propose les convertisseurs PQAE40U (40W), PQAE60U (60W) et PQAE100U (100W). Ceux-ci ont été conçus pour générer une alimentation complète et stable avec une plage de tensions d’entrée comprise entre 14V et 160V. Pour les tensions de bus plus basses, les versions de 9V à 75V couvrent l’essentiel des tensions de batteries, des tensions crête d’entretien et de fonctionnement en continu jusqu’à 75V.

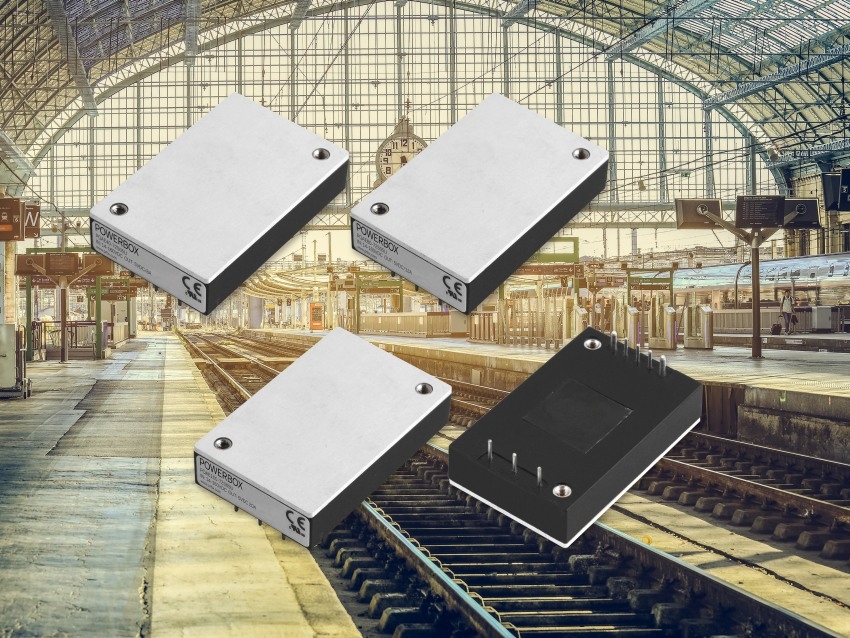

Conditionnés dans un format quart de brique standard (36,8×57,9×12,7 mm ou 1,45×2,28x 0,50 pouces)., les convertisseurs PQAE40-60-100U sont disponibles en sept tensions de sortie : 5V, 12V, 15V, 24V, 28V, 48V et 53V. Le rendement maximal est de 90%, une performance jugée exceptionnelle compte tenu du rapport de 12:1 de la plage de tensions d’entrée.
Toutes les versions sont dotées d’un jeu de protections complet, notamment contre les surtensions, les courts-circuits, les surintensités et la surchauffe. Les unités fonctionnent à une fréquence de découpage fixe et intègrent des filtres d’entrée (type PI). La plage de températures de fonctionnement est comprise entre -40°C et +105°C au niveau du socle, alors que la température de stockage est située entre -55°C et +125°C.
Conçue pour les environnements agressifs, la gamme PQAE40-60-100U résiste aux chocs thermiques et aux vibrations, conformément aux normes EN61373 et MIL-STD-810F. Les produits sont conformes aux normes IEC/UL/EN-60950 et EN62368-1, ainsi qu’aux normes ferroviaires EN50155 et EN45545-2.Les produits sont intégrés en boîtiers en matière plastique avec socle en aluminium et enrobage par composé au silicone, conforme à la norme UL94-V0. En option, quatre dissipateurs thermiques de différentes hauteurs et orientations de flux d’air sont disponibles à la demande. Les modules de 9 à 75VDC bénéficient d’une tension d’isolation entrée-sortie de 2250VDC, et pour la plage comprise entre 14 et 160VDC, d’une tension d’isolation renforcée de 3000VAC.
