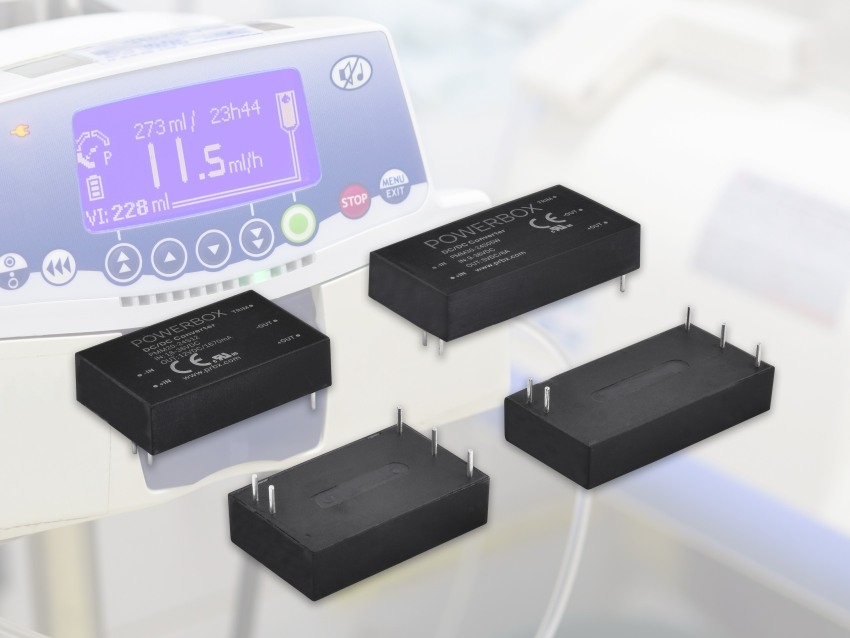

Les modules des séries PMM15 (15W), PMM20 (20W) et PMM30 (30W) offrent une isolation renforcée de 5000VAC et un courant de fuite limité à 2µA.
Powerbox annonce trois séries de convertisseurs DC-DC de 15W, 20W et 30W, à montage sur carte, à destination des applications médicales. L’ensemble regroupe pas moins de 105 modèles. Tous bénéficient d’une certification conforme à la 3e édition de la norme de sécurité médicale IEC/EN/ANSI/AAMI ES 60601-1 et sont classés aux niveaux les plus élevés des normes de protection des patients (2xMOPP). Avec une distance d’isolement et des lignes de fuite de 8 mm, un courant de fuite nominal de 2µA et une tension d’isolation de 5000VAC, ces modules garantissent la sécurité et la protection des opérateurs et des patients. Par ailleurs, à l’instar de la Chine et des pays d’Amérique du Sud, des services de santé sont déployés auprès de populations vivant dans des régions montagneuses. Il est alors fréquent que les centres de soins et les établissements hospitaliers se trouvent à des altitudes supérieures à 3000 m. Les équipements médicaux doivent alors garantir un niveau maximal de sûreté jusqu’à 5000 m. Non seulement les convertisseurs PMM15 de 15W, PMM20 de 20W et PMM30 de 30W introduits par Powerbox ont été conçus à cet effet, mais ils sont en sus conformes à la norme de sécurité chinoise GB 4943.1-2011 relative au fonctionnement en altitude.
Les modèles PMM15, PMM20 et PMM30 sont proposés selon différentes gammes de tensions d’entrée : 9-18V, 18-36V et 36-75V pour les versions 2:1, 9-36V et 18-75V pour les modèles 4:1. Tous ces produits délivrent une ou deux tensions régulées de 5V, 12V, 15V, 24V, ±5V, ±12V ou ±15V. Aucune charge minimale n’est requise, alors que la précision obtenue sur la régulation est de ±0,2% sur une sortie unique entre charge nulle et charge totale, et ±0,5% sur sortie double. Les convertisseurs PMM15, PMM20 et PMM30 offrent un rendement jusqu’à 90% et fonctionnent à des températures ambiantes comprises entre -40°C et +105°C. Avec un refroidissement par convection naturelle, un déclassement peut s’appliquer. Dans des situations de chaleur excessive, la protection interne contre la surchauffe est fixée à +115°C.
Tous ces convertisseurs sont dotés de protections contre les surtensions, les tensions insuffisantes, les surcharges, les courts-circuits et les températures excessives. Ecapsulés dans un boîtier noir en matière plastique non conductrice, et enrobés dans un composé de silicone UL94-V0, les PMM15 et PMM20 affichent des dimensions de 40,6×25,4×10,2mm, pour un poids de 24 g. Les dimensions des PMM30 sont quant à elles de 50,8×25,4×10,2mm, pour un poids de 32g. Sans ajout de composants, ils respectent les niveaux de protection contre les IEM spécifiés par les normes EN55011, EN55032 et FCC Part 18, Classe A. Conformément à la norme MIL-HDBK-217F, à pleine charge et à 25°C, les PMM15 et PMM20 sont crédités d’un MTBF de 2 millions d’heures. Ce MTBF est de 1,1 million d’heures pour les PMM30. Les modules à tension de sortie unique sont ajustables par l’intermédiaire d’un pont résistif connecté à la broche idoine (trimming). En option, une broche de commande à distance en logique positive on négative est fournie.
Ces convertisseurs de Powerbox conviendront à un large éventail d’applications médicales. Cela inclut notamment les appareils auxiliaires de soins à domicile, les équipements à ultrasons, la ventilation assistée, les pompes de perfusion, les fauteuils dentaires et les systèmes de supervision. Pour les applications industrielles, l’isolation renforcée de 5000VAC fait de la gamme PMM un choix tout indiqué pour incorporer, de manière économique, un canal de commande à IGBT dans une alimentation industrielle courante, avec à la clé le respect des exigences de sécurité requises dans ce type d’application. La gamme PMM comporte six séries : PMM03 (3W); PMM06 (6W), PMM10 (10W), PMM15 (15W), PMM20 (20W) et PMM30 (30W). Tous les produits sont conformes à la directive européenne RoHS et à la réglementation REACH et portent le marquage CE.
