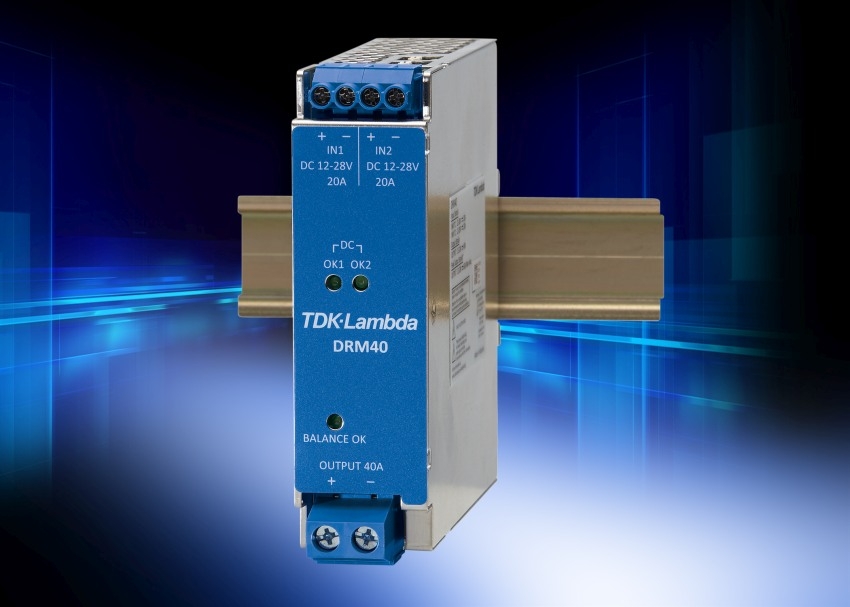

Les modules de redondance de 2x20A à faible perte de tension (200 mV) de la série DRM40 de TDK-Lambda indiquent, via une LED située sur leur face avant, si les courants sont équilibrés pour un partage équitable au niveau de la charge.

Les modules de redondance de la série DRM40 pour montage sur rail DIN de TDK-Lambda seront utilisés pour les applications en redondance N+1, ou lors de la mise en parallèle d’alimentations AC-DC dans le but d’obtenir davantage de puissance. Le secteur de l’automatisation industrielle et le contrôle des processus sont ici essentiellement concernés. Deux entrées de 10 à 30Vdc sont prévues pour un courant d’entrée de 20A chacune et un courant de sortie de 40A. Une capacité à délivrer des pics de puissance de 150% pendant quatre secondes conviendra aux charges inductives et capacitives. Les Mosfet de protection contre les courants inverses présentent une faible chute de tension de 200 mV. Ce qui a effet de réduire les pertes de tension dans le module.

Une LED située sur le panneau avant signale que les deux courants d’entrée sont équilibrés et sont partagés de façon équitable pour alimenter la charge de sortie. Deux autres LED de même couleur s’illuminent lorsque les sorties DC sont correctes. En sus le DRM40 est doté de deux relais isolés “DC Good” PhotoMOS pour surveiller à distance la présence et le statut de chaque tension d’entrée. Pour les applications sensibles en termes de coût, le modèle DRM40B st expurgé des relais et des trois indicateurs à LED.

La série DRM40 est proposée dans un boîtier métallique dont les dimensions sont de 124x125x35 mm (hauteur, profondeur, largeur). Les modules sont prévus pour un fonctionnement à pleine charge sur une plage de températures ambiantes allant de -40 à +70 °C. Les deux modèles sont certifiés conformes aux normes de sécurité CEI/EN/UL/CSA 60950-1, CEI/EN/UL/CSA 62368-1 et UL 508 et portent le label CE attestant de leur respect des directives Basse tension, CEM et RoHS2.
