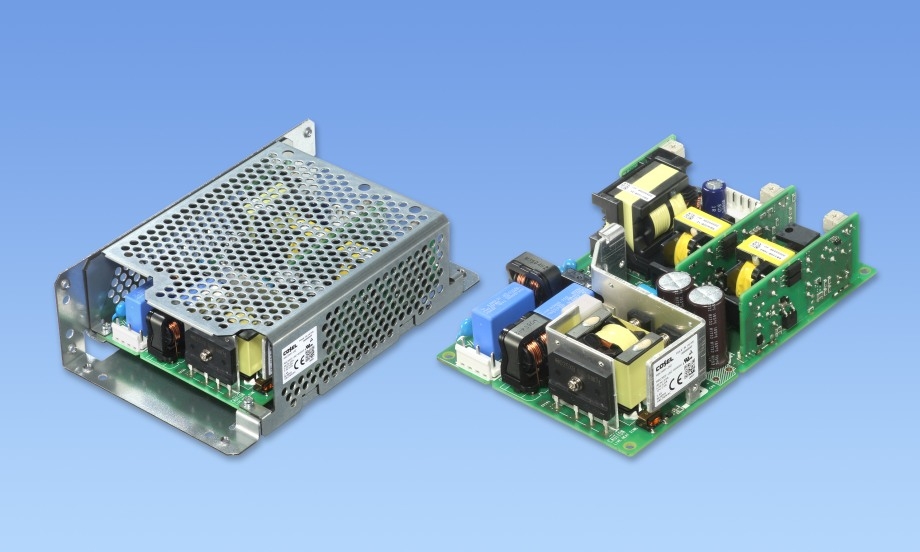

Sous la référence RBC200F, le japonais Cosel introduit une solution d’alimentation configurable à trois sorties isolées, dont une à isolation renforcée, pour les contrôleurs de robotique et l’automatisation industrielle. La puissance totale délivrée est de 200W.
Cosel annonce la commercialisation de la première alimentation AC-DC configurable sans boîtier de l’industrie, d’une puissance de 200W, à triple sortie, conçue pour les contrôleurs de robotique et l’automatisation industrielle. Basée sur un concept original, la gamme RB offre trois sorties isolées configurables, dont une avec isolation renforcée pour alimenter les IGBT ou pour des applications équivalentes. Certifiée EN62477-1 Over Voltage Category (OVC) III et réduisant la nécessité d’un transformateur d’isolation supplémentaire en cas de connexion à un panneau de distribution, l’alimentation RBC200F simplifie le processus de conception pour les architectes de systèmes, tout en réduisant les coûts. Écoénergétique, l’alimentation RBC200F bénéficie d’une commande numérique intégrale des étages d’entrée et de sortie.
L’unité accepte des tensions d’entrée comprises entre 84 et 264 VAC et délivre une puissance de sortie de 207 W. Le refroidissement s’effectue par convection, pour un fonctionnement entre -20°C et +70°C et jusqu’à une altitude de 3000m (9000m pour le stockage). L’unité peut être installée selon n’importe quelle orientation. Avec un montage standard (horizontal), le déclassement en puissance intervient à partir de 50°C avec une refroidissement par convection.
Trois emplacements pour une puissance totale de 200W
Le premier emplacement de l’alimentation RBC200F fournit une sortie de 24V, ajustable entre 22,8 et 26,4V, ou de 48V, ajustable entre 45,6 et 52,8V, pour une puissance de 144W. Le deuxième emplacement est quant à lui conçu pour recevoir un module configuré de 3,3V/5A, 5V/5A, 12V/2,5A, 16,5V/1,9A, 24V/1,3A, 48V/0,65A, ±12V/0,7A ou ±15V/0,7A, pour une puissance de 16,5 à 30W en fonction de la tension de sortie. Enfin, le troisième emplacement abritera n’importe lequel des modules à sortie unique de même puissance. Pour des tensions supérieures, il est envisageable de relier les sorties en série. Le réglage de toutes les tensions de sortie s’effectue par l’intermédiaire d’un potentiomètre intégré. Pour optimiser le rendement, le convertisseur DC-DC de sortie principal met à profit une topologie de résonance LLC, alors que les deuxième et troisième sorties sont basées sur une topologie flyback quasi-résonnante.
La RBC200F est caractérisée par niveau d’isolation de 3000VAC entre l’entrée et la sortie, de 2000VAC entre l’entrée et la masse. La tension d’isolation entre les trois sorties a été optimisée pour les applications de contrôleur de robotique. L’isolation entre la sortie principale et la deuxième sortie correspond à une isolation fonctionnelle de 500VAC alors l’isolation entre la sortie principale, la deuxième sortie et la troisième sortie est renforcée à 3000VAC. Grâce à sa certification IEC/EN62477-1 OVC III et sa conformité à la norme EN61558-2-16, l’alimentation RBC200F peut être directement connectée au panneau de distribution de l’installation, éliminant ainsi la nécessité d’un transformateur d’isolation supplémentaire. La solution renforcée de la troisième sortie est adaptée pour délivrer des tensions aux IGBT ou aux modules de puissance intelligents (IPM), réduisant ainsi le nombre d’alimentations nécessaires pour les contrôleurs de robotique et les modules de puissance des systèmes d’automatisation industrielle. En intégrant une sortie isolée renforcée, l’alimentation RBC200F « trois en un » bénéficie d’un encombrement équivalent de 40% inférieur à celui des solutions classiques.
L’alimentation dispose de fonctions de protection intégrées : limitation du courant d’appel, protection thermique, protection contre les surintensités et surtensions. Elle bénéficie d’une certification UL62368-1, C-UL (équivalente à la norme CAN/CSA-C22.2 No.62368-1), EN62368-1, EN62477-1 (OVC III) et est conforme à la norme EN61558-2-16 (OVC III). Unfiltre d’entrée actif intégré. Le bruit conduit répond aux spécifications FCC-B, VCCI-B, CISPR11-B, CISPR32-B, EN55011-B, EN55032-B et les émissions de courant harmonique sont conformes à la norme IEC61000-3-2 (classe A). Conformément à la norme IEC62368-1, la RBC200F est caractérisée par un courant de fuite compris entre 0,40 et 0,75mA max. Pour les applications nécessitant des niveaux encore inférieurs, l’option G est proposée. Le courant de fuite est ici limut à 0,15mA.
Les dimensions (LxHxP), de l’unité RBC200F sont de 101×38,3x152mm (3,98×1,5×5,98 pouces) et de 101×38,3x164mm (3,98×1,5×6,46 pouces) avec le bornier de raccordement; pour un poids de 450g. Un châssis avec capot est proposé en option et sur demande, ainsi qu’un bornier de raccordement à montage vertical. Pour les environnements agressifs ou corrosifs, une option de revêtement conforme est proposée (option C). L’alimentation RBC200F bénéficie d’une garantie de cinq ans.
