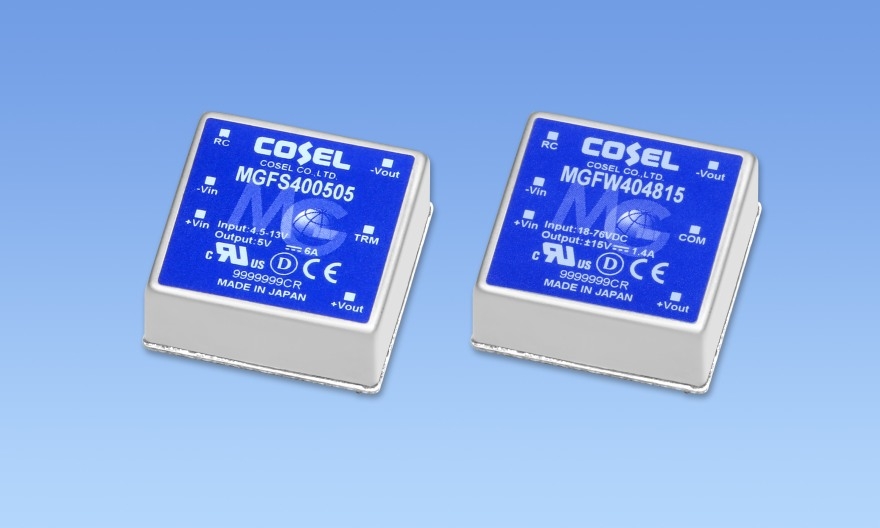

Les convertisseurs DC-DC de 40 W en boîtier blindé de la série MGF40 ont été conçus pour répondre à des critères rigoureux de performance et de fiabilité.
Cosel annonce la commercialisation de la série MGF40 de convertisseurs DC-DC de grande fiabilité, d’une puissance de 40W. Incorporés dans un boîtier métallique blindé à six faces au format standard de 1×1 pouce, ces modules ont été conçus pour répondre à des critères rigoureux de performance et de fiabilité (taux de défaillance inférieur à 30 ppm). En particulier, afin de donner toute garantie quant à la qualité des produits, ceux-ci n’incluent aucun condensateur à l’aluminium ou au tantale. Par ailleurs, tous les composants ont été sélectionnés pour offrir une durée de vie prolongée. De fait, les MGF40 sont assortis d’une période de garantie de dix ans.
Destinée à un large éventail d’applications parmi les plus exigeantes, la série MGF40 est proposée selon trois plages de tensions d’entrée : 4,5V à 13V, 9V à 36V et 18V à 76V. Une version à sortie unique (MGFS40) fournit une tension de 3,3V, 5V, 12V ou 15V. Ces valeurs sont ajustables dans un intervalle de ±10% à l’aide d’un pont de résistances ou d’un potentiomètre. Une version à double sortie (MGFW40) est également disponible. Les potentiels de sortie, ajustés en usine, sont ici de ±12V et ±15V, avec la possibilité de délivrer 24V et 30V, respectivement.
Pour les versions basse tension d’entrée MGFS et MGFW 4005 de 4,5V à 13V, la puissance de sortie est limitée à 30W. Grâce au redressement synchrone, le rendement nominal atteint 88%. De leur côté, les versions MGFS et MGFW 4024 de 9V à 36V et MGFS et MGFW 4048 de 18V à 76V délivrent jusqu’à 42W, avec un rendement nominal de 92%.
Ces convertisseurs fonctionnent entre -40°C et +85°C, avec une valeur maximale de +105°C pour les unités 4,5V à 13V et +110°C pour les unités 9V à 36V et 18V à 76V. Ils sont dotés de protections contre les surintensités, les surtensions et les températures excessives. Dans ce dernier cas, lorsque la température maximale de sécurité autorisée est atteinte, la protection thermique est enclenchée afin d’arrêter le convertisseur.
La série MGF40 dispose d’une broche marche/arrêt permettant de contrôler le module à distance. En standard les produits sont configurés en logique négative (c’est-à- dire que le convertisseur est activé lorsque la broche RC est au niveau bas et désactivé lorsqu’elle est au niveau haut). Il est possible de commander des versions avec une logique positive (option -R). Pour les applications nécessitant un très faible courant de fuite, ou pour lesquelles la présence d’un condensateur de liaison entre l’entrée et la sortie st interdit, l’option -G est proposée.
Un MTBF supérieur à 3 millions d’heures à 25°C
Selon les calculs basés sur la procédure de prédiction de fiabilité Telcordia (Issue 4, SR-332), pour une charge de 100% et à une température ambiante de +25°C, le MTBF excède 3 millions d’heures. A une température ambiante de +60°C il reste supérieur à 675000 heures. Les calculs correspondent à un environnement au sol, fixe et contrôlé (GB). Conçue pour privilégier la robustesse, la série MGF40 a été testée pour résister à des conditions difficiles. Elle a été soumise à des essais de vibrations sur trois axes équivalant à des accélérations de 10G et des essais de chocs à 50G.
Avec leur boîtier blindé et la présence d’un filtre d’entrée à forte atténuation, les MGF40 offrent une excellente protection contre les interférences électromagnétiques. Les valeurs obtenue sont bien meilleures que celles définies par la norme EN55032:2012 Class A, en rapport avec les émissions conduites et rayonnées à 3 mètres. Le boîtier en laiton avec finition nickel est au format standard de 25,4×25,4×9,9mm (soit 1x1x0,39 pouce), pour un poids d’à peine 30 g. Enfin, l’isolation est de 1500 Vdc entre entrée et sortie et de 1000Vdc entre sortie et boîtier. La certification UL62368-1, C-UL (CSA62368-1) et EN62368-1 est également de mise.
