Le R5116 inclut un détecteur à fenêtre pour contrôler le niveau de la tension de sortie en fonction des seuils de surtension et de sous-tension définis. Le R5117 détermine si les niveaux de la tension de sortie et de la batterie sont trop bas.

Les micro-contrôleurs exigent souvent une alimentation précise afin de fonctionner correctement. Pour améliorer la fiabilité de l’application, des circuits de surveillance sont ajoutés afin de vérifier si l’alimentation reste bien dans les marges étroites de sécurité. Si ce n’est pas le cas, le micro-contrôleur doit être réinitialisé. A cet effet, les régulateurs R5116 et R5117 de Ricoh offrent une fonction de détection de tension. Le premier inclut un détecteur à fenêtre, chargé de contrôler le niveau de la tension de sortie en fonction des seuils de surtension et de sous-tension définis. Le second intègre un détecteur dont la mission est de déterminer si les niveaux de la tension de sortie et de la tension de batterie sont trop bas.

Ces deux circuits Cmos délivrent un courant de 500 mA et une tension comprise entre 3,3 et 5V. S’ils fonctionnent à partir d’une tension d’entrée de 42V, ils tolèrent une surtension de 60V pendant un laps de temps de 200ms. Leur tension minimale de fonctionnement de 3,5V permet leur utilisation dans des conditions de démarrage difficiles. Les courants de repos et de veille des R5116 et R5117 sont de 25/35µA et 1,5/10µA.

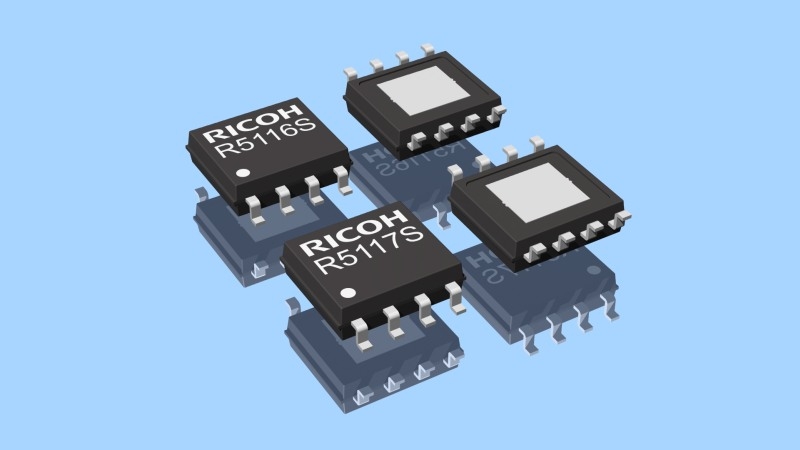

Ces produits sont proposés dans un boîtier HSOP-8E, dans les gammes de températures grand public, industrielle et automobile, soit : -40 à +105°C, -50 à +125°C et -40°C à +125°C. La certification AEC-Q100 est attendue pour les versions destinées au marché automobile.
