La nouvelle génération d’analyseurs de réseau vectoriels haut de gamme se distingue par ses performances RF accrues et un double écran tactile.

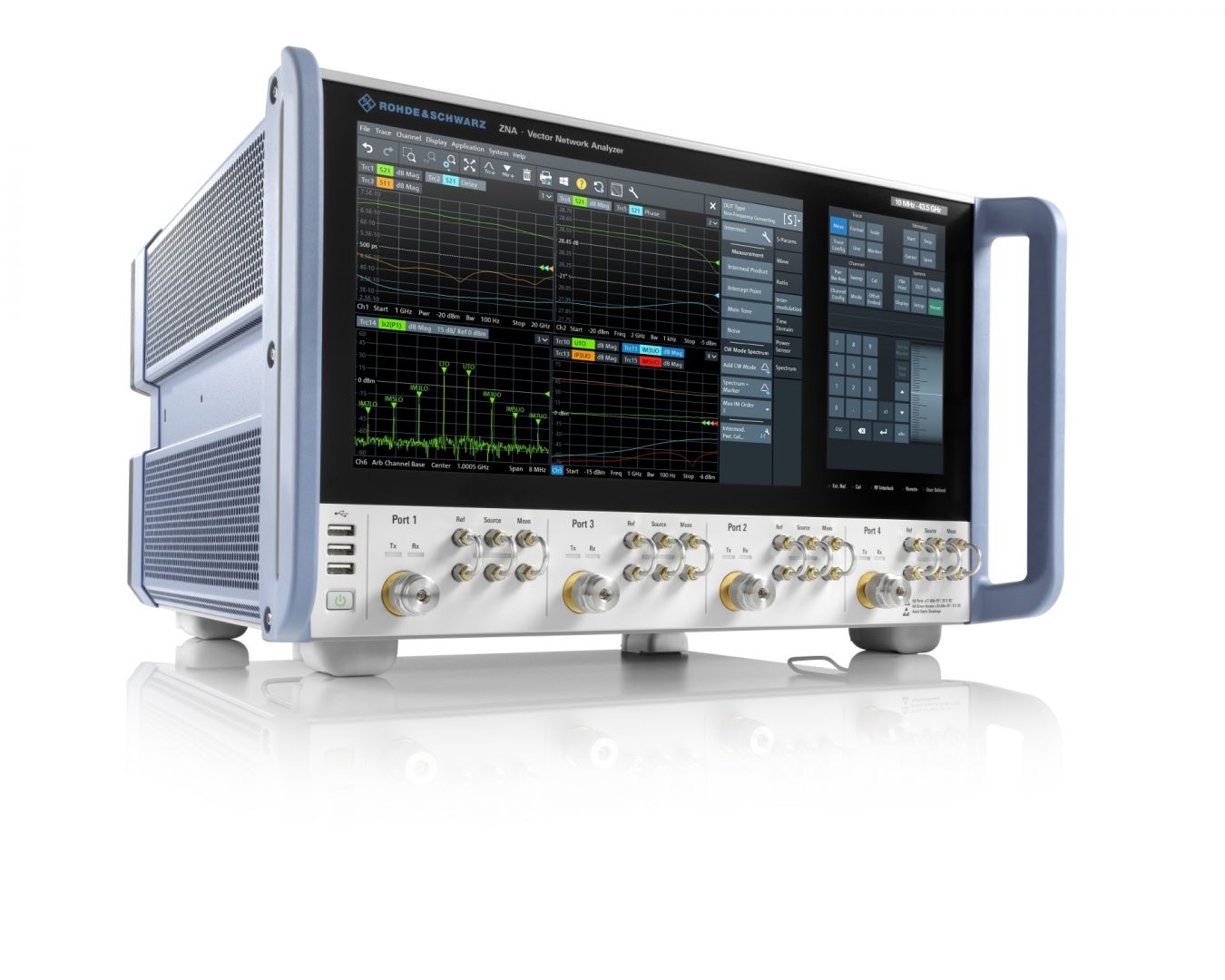

Le groupe allemand Rohde & Schwarz, l’un des principaux fabricants mondiaux en test et mesure, en technologies des médias, en communications sécurisées, en radiosurveillance, etc., vient de dévoiler la série d’analyseurs de réseau vectoriels ZNA. « Il s’agit de la nouvelle génération de notre gamme haute de gamme, qui succédera à terme à la série ZVA », indique Philippe Seurre, responsable produits chez Rohde & Schwarz France.
La nouvelle série ZNA, qui se décline d’ores et déjà en deux modèles qui couvrent les fréquences de 10 MHz à 26,5 GHz (ZNA26) ou 43,5 GHz (ZNA43), se distingue par une conception matérielle unique et des performances RF sans équivalents, notamment en termes de puissance en sortie de port de test (-80 à +15 dBm jusqu’à 16 GHz, au lieu de -30 à +13 dBm jusqu’à 13 GHz avec le ZVA24) et de stabilité (bruit de trace de 0,001 dB rms entre 20 et 40 GHz, avec une large de bande FI de 1 kHz), de dynamique (146 dB typique).
« L’architecture matérielle des ZNA intègre quatre sources à cohérence de phase, huit récepteurs véritablement parallèles et un ou deux oscillateurs locaux (OL). En plus de disposer d’une configuration des tests simplifiée, les utilisateurs peuvent ainsi réaliser des mesures en deux fois moins de temps qu’avec une approche classique, et sans recourir à un mélangeur de référence », explique Philippe Seurre.
Toujours pour simplifier la configuration, le fabricant a développé pour ses nouveaux analyseurs de réseau vectoriels une approche unique axée sur le composant sous test (DUT). L’utilisateur sélectionne d’abord le type de DUT (mélangeur ou amplificateur, par exemple), puis il est guidé pas à pas tout au long de la configuration de test jusqu’à celle souhaitée. L’utilisateur peut également adopter l’approche conventionnelle.
« Enfin, les ZNA sont les premiers analyseurs de réseau vectoriels dotés d’un double écran tactile au monde : l’écran 12,1 pouces sert d’afficheur principal et l’écran 7 pouces est en fait un panneau de touches matérielles », précise Philippe Seurre.
