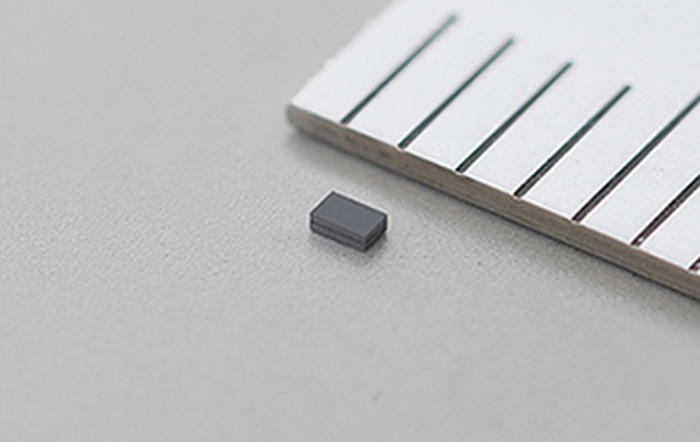

Oeuvre de Murata, le résonateur Mems WMRAG serait de moitié plus petit qu’un quartz conventionnel de même fréquence.

Sous la forme d’un Mems, Murata a développé un résonateur à 32,768 kHz, dont les dimensions sont de 0,9×0,6×0,3 mm. Par rapport à un quartz conventionnel de même fréquence, il serait de moitié plus petit (la comparaison effectuée par Murata prend en compte un quartz, de même hauteur, dont les dimensions sont de 1,2x1x0,3 mm).

Ce résonateur Mems de la série WMRAG affiche une dérive inférieure à 160 ppm entre -30 et +85°C. La précision sur la fréquence nominale à 25°C serait comparable, voire meilleure, à celle des modèles à quartz de type diapason à 32,768 kHz. Rappelons que cette fréquence est intéressante, notamment pour les montres, dans la mesure où, via des divisions successives par 2, elle donne un signal de référence dont la période est de 1s. Au niveau de la consommation, à partir de tests réalisés en interne, Murata fait état d’un gain de l’ordre de 13 %. Quant à la résistance série équivalente (ESR), elle est de 75 kOhms.

Il est à noter que pour simplifier la réalisation d’un oscillateur (de type Pierce par exemple), des capacités de charge de 6,9pF sont incluses. Proposé dans un format WLCSP (Wafer-Level Chip Scale Package), le résonateur peut être encapsulé dans un boîtier avec un circuit intégré.

La production de masse du WMRAG sera effective en décembre.
