L’américain a notamment doté son AFG31000 d’un séquenceur de formes d’onde, ce qui en fait un générateur de formes d’onde arbitraires.

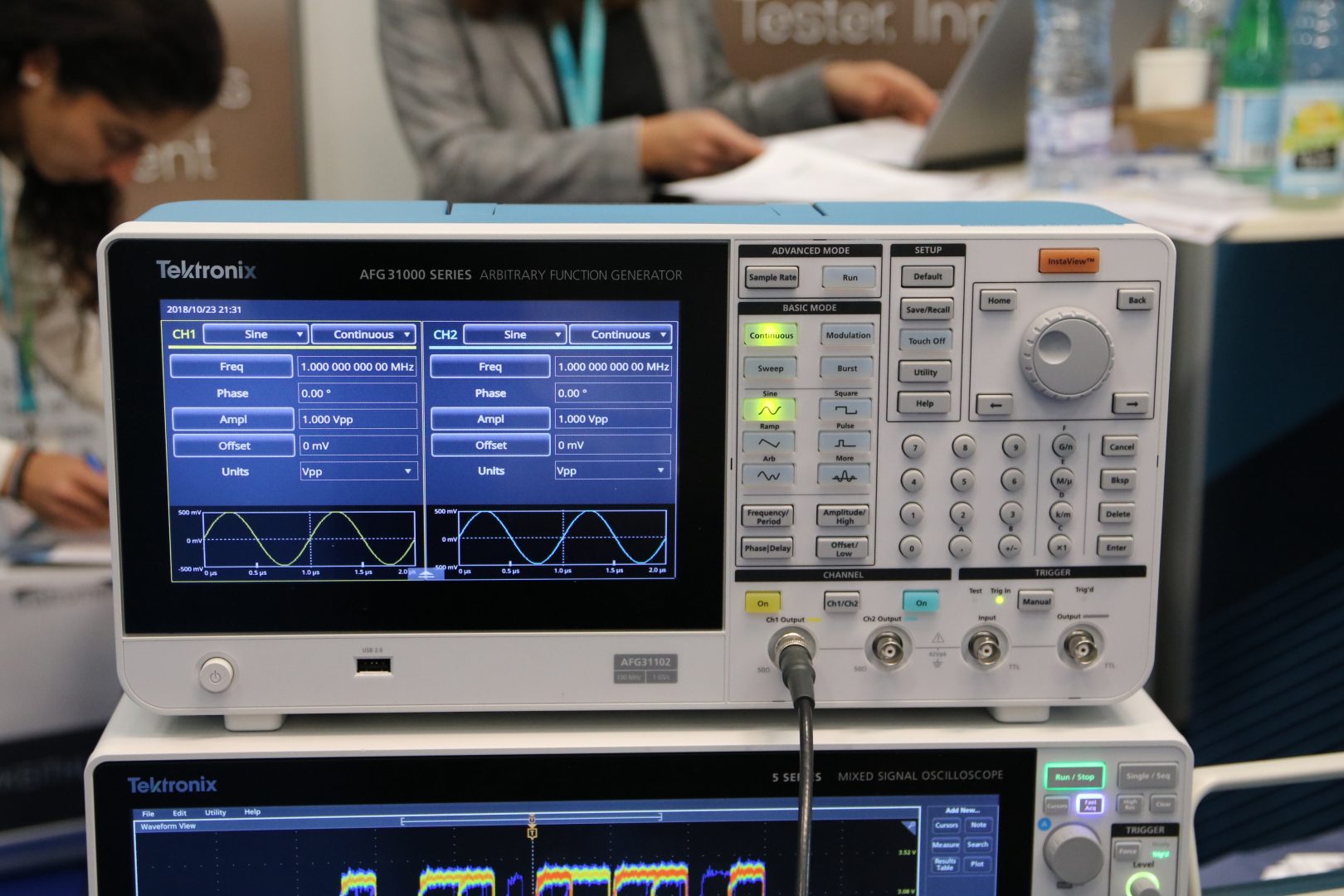

A l’occasion du salon Enova Paris, qui se déroule les 23 et 24 octobre à Paris Expo Porte de Versailles, l’américain Tektronix, le leader mondial en oscilloscopie et l’un des principaux fabricants en instrumentation électronique, vient de dévoiler le générateur de fonctions AFG31000.
En plus de reposer sur une plate-forme matérielle repensée et de disposer d’une nouvelle interface utilisateur, avec un écran couleur tactile capacitif 9 pouces 800 x 480 pixels, « le nouveau générateur se distingue surtout par la présence d’un séquenceur de formes d’onde (mode Avancé), ce qui en fait un générateur de formes d’onde arbitraires, de surcroît bien plus économique qu’un réel générateur arbitraire », indique Pierre Dupont, ingénieur d’applications chez Tektronix France.
La mémoire de formes d’onde de 16 Mpoints par voie (128 Mpoints en option) peut être segmentée en un maximum de 256 entrées. L’utilisateur peut également, à l’écran, faire glisser et déposer des formes d’onde longues ou plusieurs formes d’onde dans le séquenceur et définir leur mode de sortie.
Autre innovation, ArbBuilder permet de créer et d’éditer des formes d’onde arbitraires directement sur l’instrument, sans avoir besoin de les créer sur un PC et de les transférer sur l’instrument. Cet outil améliore l’efficacité des tests, en particulier pour les signaux arbitraires qui doivent être modifiés fréquemment.
L’AFG31000, avec ses 1 ou 2 voies, affiche une gamme d’amplitude de 1 mV à 10 V crête-à-crête sous 50 Ω, ainsi que, en mode de base, une bande passante de 1 µHz à 25, 50, 100, 150 ou 250 MHz (sinus), une fréquence d’échantillonnage de 250 Méch./s, 1 ou 2 Géch./s, une résolution verticale de 14 bits, un bruit de phase typique inférieur à -110 dBc/Hz à 10 kHz d’une porteuse de 20 MHz.
