L’ADM1266 d’Analog Devices constitue une solution d’une grande souplesse pour superviser les systèmes d’alimentations complexes des cartes à FPGA/Asic/processeurs dans les routeurs et les commutateurs de réseaux, les serveurs et les systèmes de stockage de données.

Sous la référence ADM1266, Analog Devices propose un circuit hautement programmable, apte à assurer la supervision, le séquencement et la détermination des marges de fonctionnement de 17 alimentations. Pour un nombre encore supérieur de lignes de tension (jusqu’à 257), un bus de communications interpériphériques propriétaire à deux fils se charge de synchroniser le fonctionnement de 16 ADM1266 disposés en cascade. Un moteur interne gère chaque détecteur de dysfonctionnement d’alimentation, les entrées/sorties d’usage général et les temporisateurs, afin de mettre sous tension ou de couper les alimentations selon un ordre défini par l’utilisateur. La configuration s’effectue par l’intermédiaire de l’interface graphique “ADI Power Studio”.

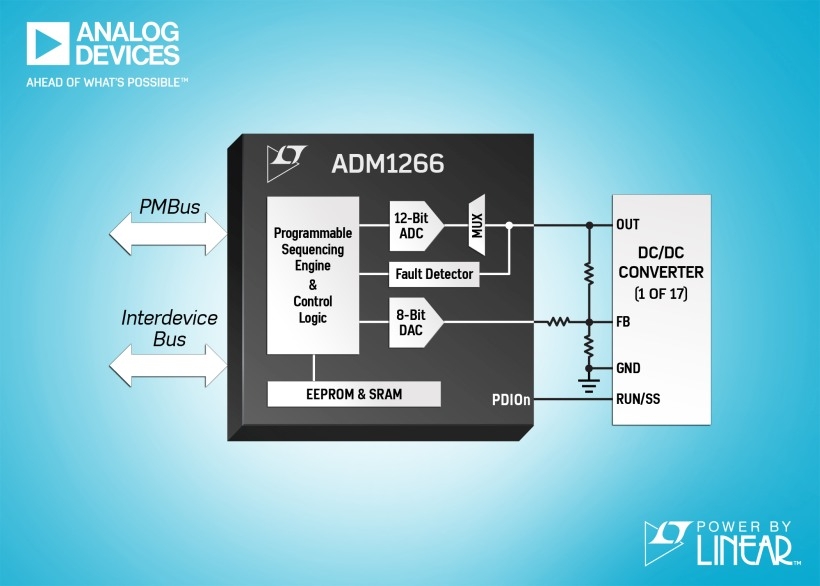

L’ADM1266 intègre un CAN12 bits pour la lecture des tensions de sortie et 9 CNA 8 bits. Ceux-ci ajustent le noeud de la boucle de contre-réaction ou la référence d’un convertisseur DC-DC, afin de réaliser un système en boucle fermée de définition des marges de fonctionnement. Dans une mémoire non volatile sont enregistrées les informations de tension et de temps, ainsi que les fautes.

Spécifié entre -40°C et +85°C, l’ADM1266 est encapsulé dans un boîtier LFCSP de 64 broches, dont les dimensions sont de 9×9 mm. Par quantité de 1000 pièces, son prix unitaire est de 11,99$
