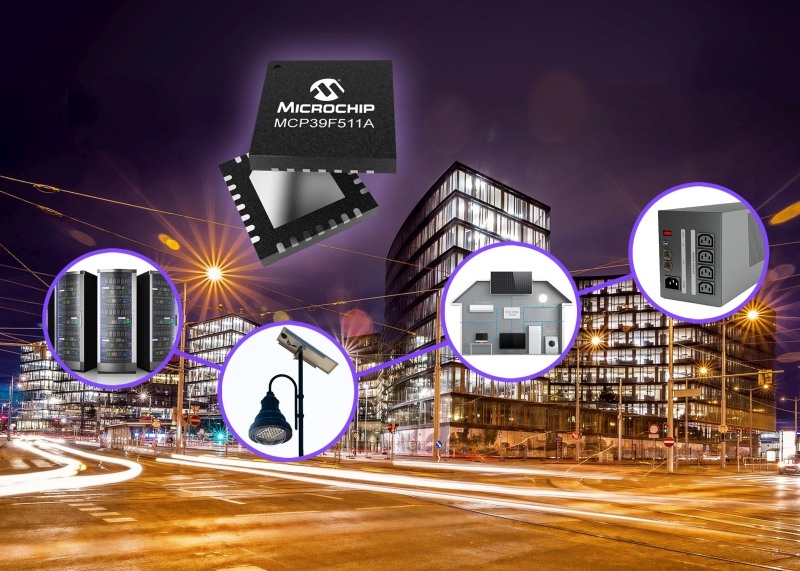

Le MCP39F511A de Microchip effectue des mesures de puissance avec une précision de 0,1%, en mode AC ou en mode DC. Outre les calculs, l’enregistrement des évènements critiques est pris en charge par le circuit.
Conçu pour la surveillance des alimentations AC ou DC, le MCP39F511A de Microchip offre une précision de mesure de 0,1% sur une plage dynamique étendue (4000:1). Les calculs de puissance en temps réel et l’enregistrement des évènements critiques étant gérés par cet unique élément, il en résulte une réduction du coût de la nomenclature et du temps de développement du micrologiciel.
Le MCP39F511A tire le plus grand profit de deux CAN 24 bits d’architecture delta-sigma, dont le rapport signal sur bruit et distorsion (sinad) est de 94,5 dB, et d’une référence de tension dont la dérive est limitée à 7 ppm/°C. Il détecte le type d’alimentation et commute automatiquement entre les modes AC monophasé et DC. Son moteur de traitement 16 bits est à même de calculer des grandeurs telles que les puissances active, réactive et apparente, l’énergie active et réactive, le courant et la tension efficaces, la fréquence d’entrée et le facteur de puissance. Lors d’une coupure ou au démarrage, les valeurs des registres sont sauvegardées et chargées dans/à partir de son EEprom interne de 512 octets. Pour le diagnostic des pannes, les évènements critiques sont enregistrés dans cette même mémoire.
Le MCP39F511A cible les marchés grand public, industriels et de l’Internet des objets. Son prix unitaire est de 1,8$, par quantité de 10000 pièces. Il est encapsulé dans un boîtier QFN de 5×5 mm et est spécifié dans une gamme de température étendue (-40°C à +125°C). Une carte de démonstration (ADM00667, à 150$) est également disponible. Cette dernière constitue un système monophasé de surveillance de la puissance et de l’énergie entièrement fonctionnel. Les grandeurs calculées et affichées sont les suivantes : la puissance active, la puissance réactive, le courant efficace, la tension efficace, l’énergie active (entrante et sortante) et l’énergie réactive dans les quatre quadrants. La connexion au PC, sur lequel sera installé le logiciel “Power Monitor Utility” (version 1.4) s’effectue via un port USB.
