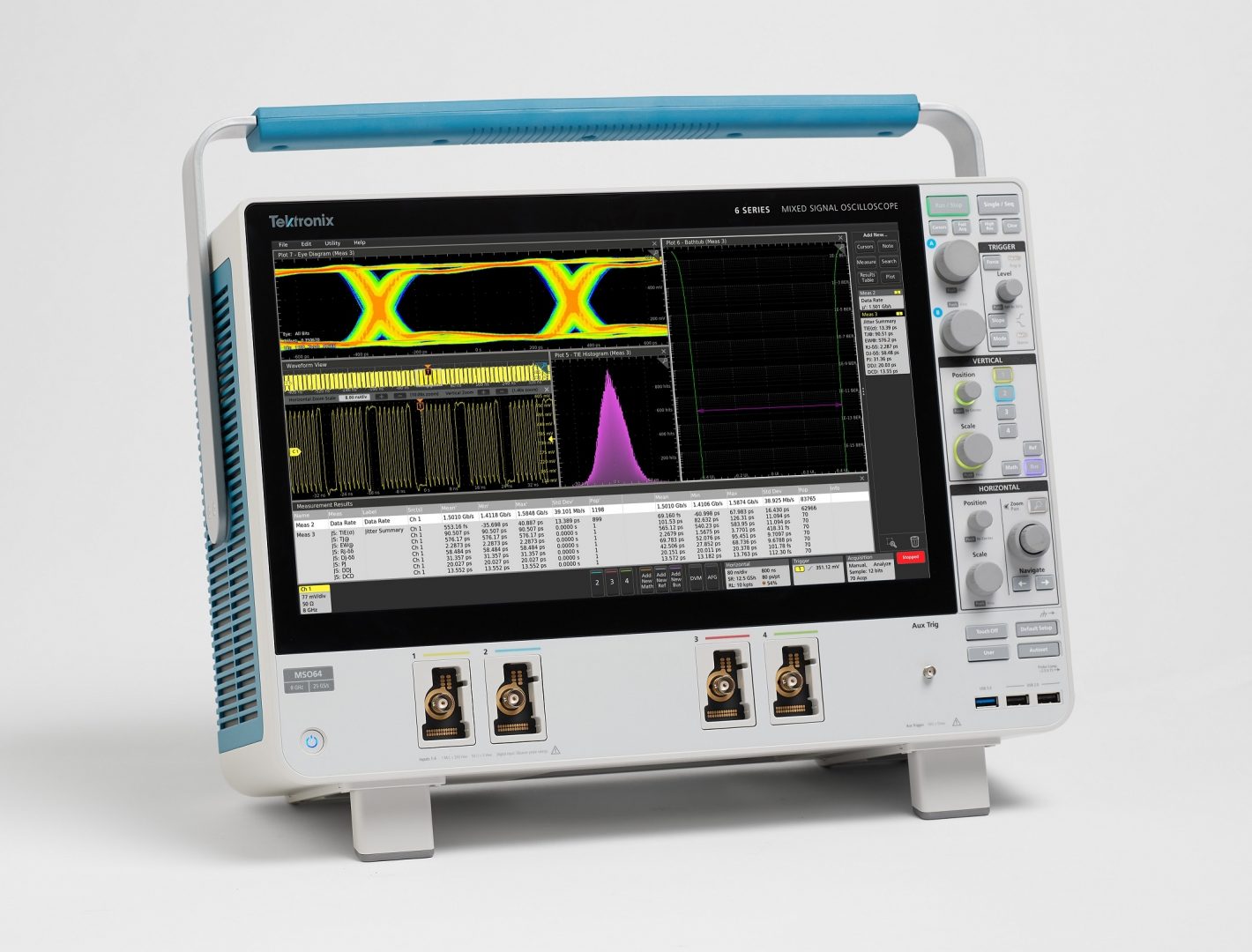

Cette nouvelle série à 4 voies complète les MSO 5 vers le haut, en affichant une bande passante jusqu’à 8 GHz et une fréquence d’échantillonnage de 25 Géch./s sous 8 bits.

Un an seulement après avoir dévoilé la série MSO 5, l’américain Tektronix, le leader mondial en oscilloscopie et l’un des principaux fabricants en instrumentation électronique, vient d’introduire la série d’oscilloscopes numériques à signaux mixtes MSO 6.

Elle reprend ce qui a fait l’originalité de la série MSO 5, à savoir notamment les entrées FlexChannel, l’écran TFT couleur tactile capacitif 15,6 pouces HD 1080, un fonctionnement sous un système d’exploitation propriétaire ou sous Windows 10 en option.

« Mais la MSO 6 complète la gamme vers le haut, avec 4 entrées analogiques, une bande passante allant de 1 GHz à 8 GHz, une fréquence d’échantillonnage de 25 Géch./s sous 8 bits ou de 12,5 Géch./s sous 12 bits – il est possible de travailler en mode High Res jusqu’à une résolution verticale 16 bits mais à 625 Méch./s – , une profondeur mémoire de 62,5 Mpoints (jusqu’à 250 Mpoints en option) », explique Bruno Morin, directeur des ventes Espagne, France et Portugal chez Tektronix.

Le nouveau modèle MSO 64 bénéficie également d’une nouvelle fonctionnalité, baptisée Visual Trigger. Elle permet de tracer des segments sur un signal et de définir des scénarii booléens, les ingénieurs arrivant ainsi à obtenir des informations en beaucoup moins de temps. Et l’on retrouve toujours un voltmètre numérique, un compteur/fréquencemètre et un générateur de fonctions et de formes d’onde arbitraires (option).

« Nos clients qui développent des systèmes embarqués ont besoin de plus de bande passante et d’entrées moins bruités – le bruit aléatoire RMS typique est de 158 µV à 8 GHz et 1 mV/division – , mais ils veulent également la convivialité, la facilité de sondage et le packaging compact des oscilloscopes de milieu de gamme », indique Christopher Witt, vice-président et directeur général de la Time Domain Business Unit (TDBU) de Tektronix.
