Dans un boîtier QFN-24 de 3x5mm, le SKY85309-11 intègre un commutateur Rx/Tx, un amplificateur de puissance, un LNA et un détecteur de puissance.

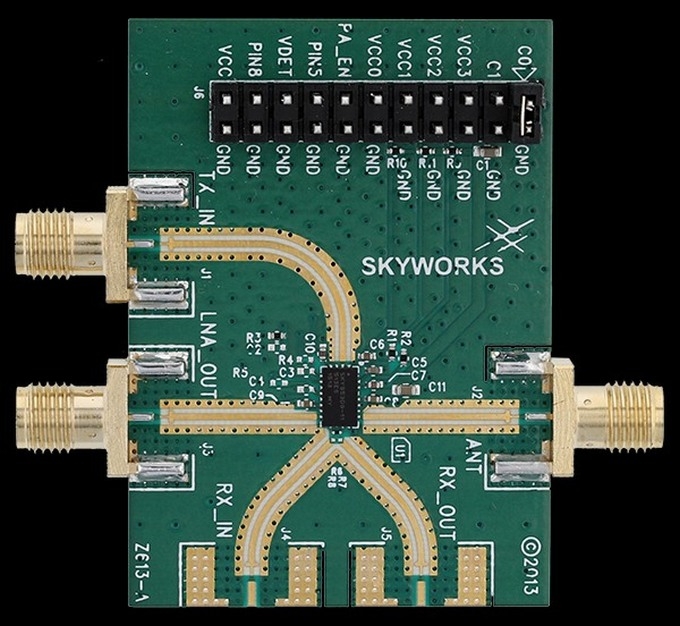

Sous la référence SKY85309-11, Skyworks introduit un module frontal à 2,4 GHz, conforme 802.11ac, pour les applications de l’Internet des objets. Dans un boîtier QFN-24 de 3x5x0,85mm, cet EVM (Front-end module) incorpore un commutateur unipolaire Rx/Tx, un amplificateur de puissance et un amplificateur faible bruit (LNA), éventuellement court-circuitable. Un détecteur de puissance est également présent pour réaliser un contrôle en boucle fermée de la puissance d’émission. Celle-ci est de +24 dBm avec une EVM (erreur d’amplitude vectorielle) de 3% et de +22 dBm avec une EVM de 1,8%. Le circuit est adapté 50 Ohms à l’entrée et à la sortie. Une carte d’évaluation est disponible (photo).
