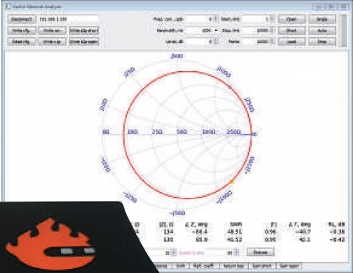

La jeune pousse slovaque Red Pitaya continue de développer son offre d'instruments de mesure open source, économiques et très compacts, avec cette fois un analyseur de réseau vectoriel. U nnouvel analyseur de réseau vectoriel est désormais disponible sur le marché, mais ne vous attendez pas à voir une grosse boîte lorsque vous aurez le modèle STEMlab du slovène Red Pitaya. « Il s'agit en fait de l'ajout d'un nouveau module à notre plateforme qui se caractérise par des dimensions de l'ordre de celles d'une carte de crédit épaisse », annonce d'emblée Rok Mesar, CEO de Red Pitaya. L'idée à l'origine de la création de la société (voir encadré) est en effet de proposer un concept totalement innovant pour le test et la mesure. « Nous voulions en fait remplacer les ins-truments traditionnels onéreux, tels que les oscilloscopes, les analyseurs de spectre et les générateurs de signal, par une plateforme open source, reconfigurable et très économique, destinée aux applications de test et de mesure », explique Rok Mesar. La plateforme STEMlab est un véritable environnement qui s'articule autour de trois piliers : une carte matérielle développée et commercialisée par Red Pitaya, des applicatifs logiciels pour les fonctions d'oscillos-cope, de générateur de signal, d'analyseur de spectre, d'analyseur de Bode, d'analyseur logique et/ou de mesureur RLC, ainsi qu'une bibliothèque de code source accessible à une communauté de développeurs, des ingénieurs principalement. Avec son nouveau module VNA, la plateforme de test et de mesure en open source, compacte et économique STEMlab de Red Pitaya se voit dotée d'une corde supplémentaire à son arc, à savoir l'analyse de réseau vectorielle. En plus des fonctions déjà citées, les utilisateurs ont désormais la possibilité de réaliser des analyses de réseau vectorielles, grâce au nouveau module VNA. « C'est en fait un add-on qui sert de front-end à notre boîtier STEMlab et qui est associé à une application VNA tournant sous les systèmes d'exploitation Linux et Windows. On peut ainsi tester les performances électriques et optimiser les performances d'antennes, de filtres RF, de coupleurs et d'autres composants RF », précise Rok Mesar. Une technologie basée sur un FPGA Du côté des performances, le nouvel instrument de mesure couvre une plage de fréquences de 500kHz à 62MHz, affiche une directivité typique de 42 dB, une dynamique de 74 dB et un bruit de fond de - 88 dBm. Le module VNA est livré avec un module de pont RF TOS dans un boîtier en alu-minium, des accessoires d'étalonnage (50 O, charge ouverte et courte) et des câbles. Le logiciel, lui, propose les fonctionnalités suivantes : différents formats de tracé (abaque de Smith, impédance, TOS, coefficient de référence, perte de retour), des modes d'étalonnage ouvert, court et de charge, ainsi que l'exportation des mesures et la lecture des marqueurs. On retrouve évidemment les caractéristiques de la plateforme STEMlab, à savoir une technologie FPGA (SoC FPGA Xilinx Zynq 7010 et processeur double cœur ARM Cortex A9), permettant la programmation logicielle et matérielle, associée à des CAN et des CNA 125 Méch./s sur 10 ou 14 bits. La carte matérielle est dotée de 2 entrées analogiques et de 2 sorties analogiques, ainsi que de 16 entrées/sorties, 4 entrées et 4 sorties analogiques supplémentaires. Le boîtier communique avec le PC via une interface Gigabit Ethernet (ou Wi-Fi via un dongle), et non USB, ce qui permet par ailleurs de s'affranchir de l'installation d'un logiciel spécifique. « Ce couteau suisse des ingénieurs répond ainsi aussi bien aux exigences des étudiants et de leurs professeurs qu'à celles de grands groupes », conclut Rok Mesar. RED PITAYA, UNE START-UP SLOVÈNE > Le slovène Red Pitaya –son siège social est situé à Ljubljana– a été créé en 2013 et est issu d'une spin-off d'Instrumentation Technologies, l'un des principaux fabricants d'instruments de mesure pour les accélérateurs de particules. > Avec le soutien d'un financement participatif auprès de Kickstarter, la société a développé et commercialisé «un concept qui va changer le marché du test et de la mesure», affirme Rok Mesar, CEO de Red Pitaya. Cette approche a d'ailleurs été récompensée par le prix de l'Innovation de Frost & Sullivan en 2014 (catégorie Outils de test et mesure électroniques - Innovation).

L’analyseur de réseau vectoriel passe à l’open source
