Conçu pour alimenter FPGA, Asic, GPU et autres microprocesseurs, le µModule LTM4646 d’Analog Devices est proposé dans un boîtier BGA de 11,25x15x5,01mm.

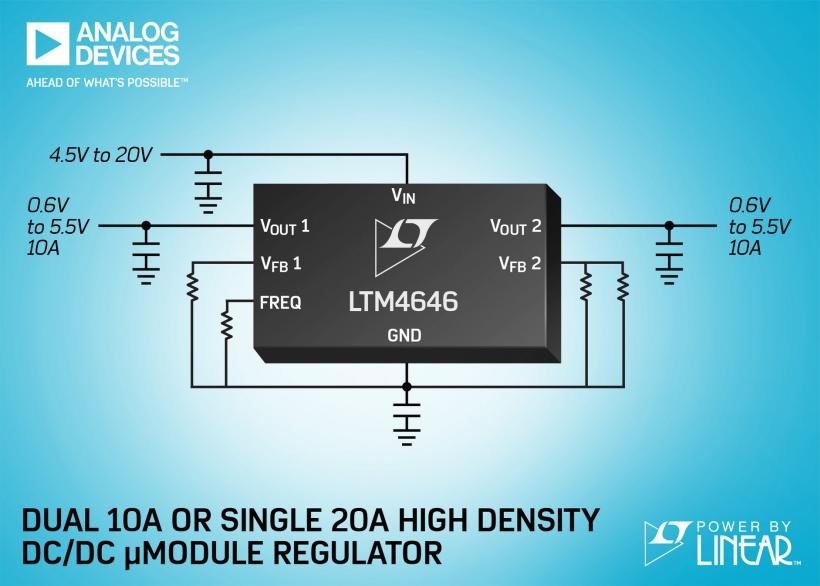

Le LTM4646 d’Analog Devices est un régulateur de point de charge sous la forme d’un micromodule (µModule), destiné à alimenter FPGA, Asic, GPU et autres microprocesseurs. A partir d’une entrée 5V ou 12V, ce module délivre une sortie de 20A ou deux sorties de 10A chacune. Il est ici question d’une solution complète incluant le contrôleur, les Mosfet, les inductances et les composants annexes dans un boîtier BGA de 11,25x15x5,01mm. Vis-à-vis des modules antérieurs à deux sorties de 10A, l’encombrement a été réduit de 25%.

En fonction des variations de ligne, de charge et de température (-40°C à +125°C), la précision obtenue sur la tension de sortie est de ±1,5%. De plus, les amplificateurs internes (un par canal) de mesure déportée sont aptes à compenser les chutes de tension imputables à l’impédance des pistes du circuit imprimé. Le LTM4646 offre la possibilité de choisir une compensation de boucle de régulation interne ou externe. Ce qui donne tout loisir aux utilisateurs pour optimiser la stabilité de la boucle et les performances en régime transitoire, tout en minimisant le nombre de condensateurs en sortie.

Le LTM4646 fonctionne à partir d’une tension d’entrée comprise entre 4,5V à 20V, voire à partir de 2,375V seulement lorsqu’une polarisation externe de 5V est appliquée. Le potentiel de sortie est quant à lui ajustable entre 0,6V et 5,5V. Pour une conversion de 12V vers 1V, le rendement maximal est de 86%. L’architecture en mode courant autorise un fonctionnement en parallèle multi-phase, pour accroître l’intensité de sortie avec un partage équitable entre les voies. Enfin, la fréquence de commutation est programmable entre 250kHz et 1,3MHz, par l’intermédiaire d’une résistance. La synchronisation sur une horloge externe (300kHz à 1MHz) est également envisageable.
