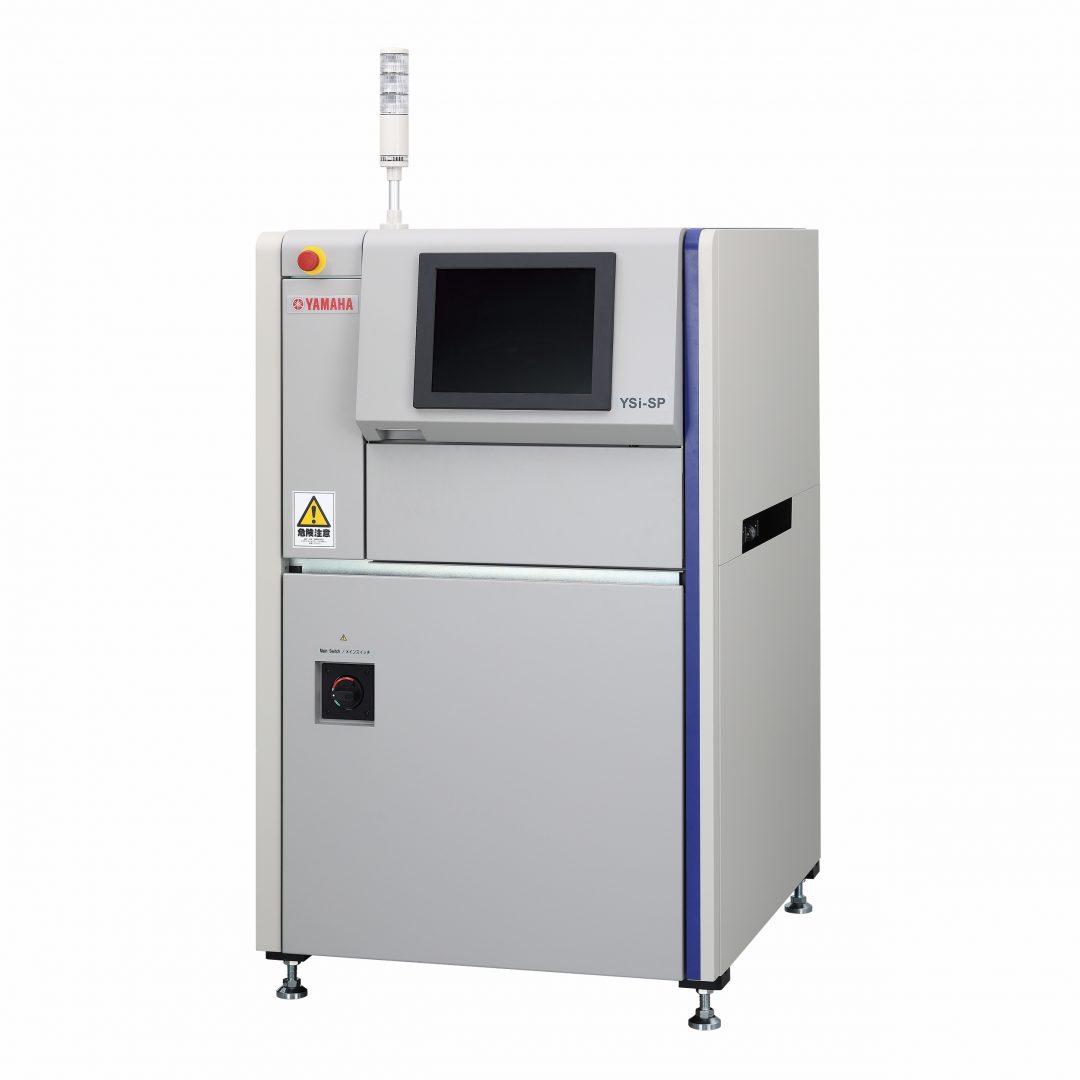

La YSi-SP est un équipement mono-tête à grande vitesse d’inspection. Cette machine mesure la hauteur du dépôt de crème à braser, sa surface et son volume, et vérifie l’alignement de ce dépôt.

Yamaha Motor Co. annonce sa première machine d’inspection du dépôt de pâte à braser : la YSi-SP. Cet équipement sera commercialisé à partir du 1er avril prochain. C’est un matériel mono-tête. Il combine contrôles en 2D et contrôles en 3D.

Dans la pratique, les contrôles en 2D permettent d’extraire le contour du dépôt de pâte à braser ainsi que de mesurer la surface de celui-ci. La résolution en horizontal est, au mieux, de 15µm. Et il est possible, à tout instant, de passer en mode « haute résolution » (résolution maximale de 7,5µm). Ensuite, la machine procède à une mesure de la hauteur du dépôt de pâte à braser, ce qui permet d’en calculer le volume. La résolution pour la mesure de la hauteur est de 1µm.

Diverses options sont proposées comme le contrôle pour des composants miniatures) le contrôle du bonding… La YSi-SP a été conçue pour fonctionner en liaison avec les autres équipements de production proposés par Yamaha (équipements de sérigraphie et de placement des composants). Elle permet notamment la transmission d’informations portant sur un mauvais alignement à la machine de sérigraphie amont… En outre, elle permet le contrôle statistique des processus (Statistical Process Control ou SPC).
