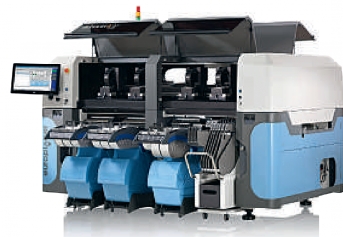

Europlacer présente une machine de pose de composants CMS à vitesse maximale de 100000 composants par heure. Les équipements Atom sont caractérisés par leur versatilité: ils sont utilisables aussi bien pour les grandes séries que les petites séries de grande complexité. Les machines Atom sont caractérisées par une grande cadence de pose des composants CMS (65000cph pour l'Atom 3 et 104000cph pour l'Atom 4) et par une grande flexibilité. Le tout en fait des machines extrêmement versatiles, c'est-à-dire aptes à traiter tant des grandes séries de cartes que de très petites séries. L ors de Productronica (Munich, du 14 au 17 novembre 2017), le franco-britannique Europlacer a présenté l'Atom, une nouvelle machine de pose de composants CMS qui se décline en deux modèles : l'Atom 3 à vitesse maximale 65000 composants par heure et l'Atom 4 gratifié d'une cadence de 104000 composants par heure. Ce faisant, le fabricant change de braquet puisque, jusqu'alors, il était spécialisé dans les systèmes de grande flexibilité à cadence maximale de 30 000 composants par heure. « En résumé, les machines Atom sont caractérisées par une grande versatilité, qui est leur capacité à servir aussi bien les petites séries de cartes de grande complexité que les grandes séries », nous a déclaré Stéphane Huet, directeur du site d'Europlacer en France. « Les Atom ont conservé la flexibilité des modèles traditionnels qui ont fait la réputation de la marque avec une cadence de pose double dans le cas de l'Atom 3 et triple dans le cas de l'Atom 4 », précise M. Huet. En tout cas, avec ce nouveau type de machine, Europlacer concurrence les derniers systèmes à haute vitesse doués de flexibilité des grands fabricants mondiaux (ASM, Fuji, Panasonic, Yamaha…). Avec les Atom, Europlacer met à disposition de ses clients une machine qui leur permet de prendre en charge de grands volumes de pièces à grande flexibilité de fonctionnement et à large spectre de composants électroniques. Plutôt que d'acquérir une deuxième machine Euro-placer ou une deuxième ligne de production, ils peuvent maintenant se doter d'un équipement Atom. « C'est primordial puisque de plus en plus, les fabricants de cartes électroniques à forte valeur ajoutée font face à des com-mandes à moyen volume », remarque Stéphane Huet. « Aupara-vant, il y avait deux marchés bien distincts : les petits volumes de cartes complexes, souvent pris en charge par les PME, et les grands volumes de cartes figées, revenant aux grands fabricants. Aujourd'hui, cette distinction n'est plus d'actualité: les PME sont sollicitées pour des grandes séries de cartes de grande complexité… », explique le directeur du site. Au cœur de l'Atom: une nouvelle tête de placement Pour réaliser les Atom 3 et 4, Europlacer a mis au point une nouvelle tête de placement : la Pulsar. Cette tête fait suite à la traditionnelle tête à barillet, rotative, qui prend un composant à la fois. Elle est composée de huit pipettes et permet la prise de quatre composants en même temps. Ce qui explique, en partie au moins, l'augmentation de la cadence de pose de la machine. La tête Pulsar présente en effet un autre avantage : elle est beaucoup plus légère (chaque pipette pèse quelques dizaines de grammes) que la tête à barillet (de l'ordre de 1,5 kg). D'où une inertie moindre de la tête Pulsar et de plus grandes accélérations lors des déplacements en X, Y et Z. En outre, les machines Atom sont dotées de deux moteurs linéaires selon les axes de déplacement en X et en Y – contre un seul pour les autres modèles de la gamme Europlacer. « Dans les Atom, les accélérations atteignent 2 G contre 1,2 G pour les modèles antécédents du catalogue », note M. Huet. Dans la pratique, la machine Atom 3 utilise deux têtes Pulsar indépendantes l'une de l'autre et une tête à barillet Tornado. Elle permet une cadence de pose maximale de 65 000 composants par heure et l'utilisation de composants aussi petits que le 01005 et aussi grands que des pavés de 99 mm de côté. L'Atom 4 est le plus rapide des équipements de pose de composants CMS proposés par Europlacer: il est doté de quatre têtes Pulsar indépendantes et permet la pose à cadence maximale de 104 000 composants par heure. Il prend en charge des composants allant du 01005 au pavé de 13 mm de côté. En ce qui concerne les chargeurs, l'Atom acceptera jusqu'à 264 références différentes proposées dans divers conditionnements (bandes, plateaux, bouts de bandes, sticks…). « Le fait que les Atom prennent en charge des “bouts de bande” est représentatif de leur capacité à traiter de très petites séries et des prototypes. Nous avons souhaité conserver la compatibilité avec l'existant », remarque Stéphane Huet. Des livraisons dès juin 2018 La mise au point de l'Atom a requis quatre ans. Cette machine présente un grand potentiel : « l'Atom nous permet d'accompagner nos clients dans les évolutions des commandes qui leur sont faites ainsi que de prendre pied dans de nouveaux marchés », nous a ainsi déclaré Stéphane Huet. Cet équipement a été officiellement présenté à Productronica. Plusieurs commandes d'Atom 3 ont déjà été passées et les premières livraisons sont prévues pour mai-juin 2018. La gamme Atom devrait intéresser l'international, notamment l'Asie où la demande de matériels Euro-placer «progresse vite».

L’Atom, une machine de pose de CMS alliant rapidité et versatilité
