Caractérisée par un faible niveau d’IEM, la pompe de charge LTC3246 de Linear Technology/Analog Devices convient aux applications sensibles au bruit et à espace réduit.

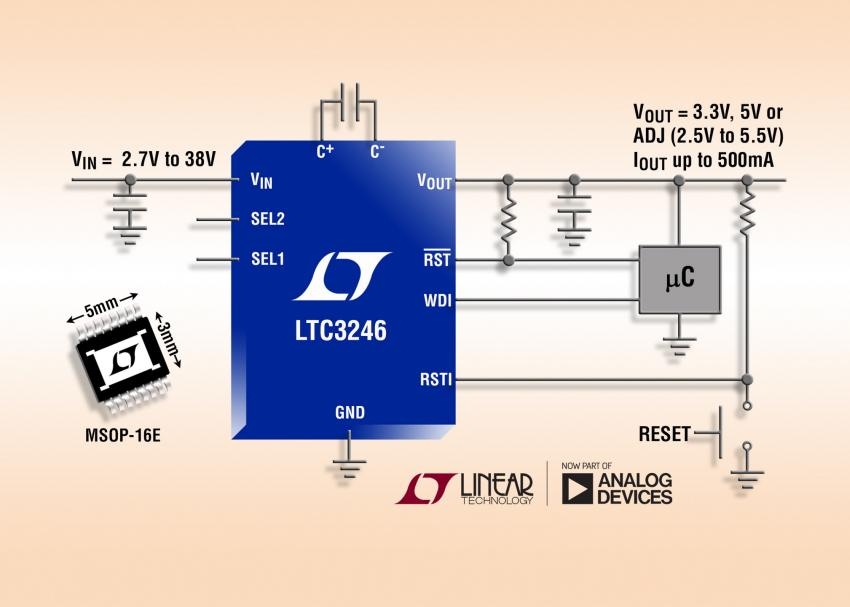

Le LTC3246 de Linear Technology/Analog Devices prend la forme d’une pompe de charge travaillant en mode abaisseur-élévateur, avec chien de garde intégré. Ce circuit maintient la régulation sur la plage d’entrée 2,7V à 38V et est susceptible de fournir 500mA à la charge. La tension de sortie est de 3,3V, 5V ou ajustable entre 2,5V et 5V. Le choix du rapport de conversion 2:1, 1:1 ou 1:2 est automatique, afin d’optimiser le rendement en fonction des variations de la tension d’entrée et de la charge. Le rendement est de 81% de 12V à 5V.

Le LTC3246 se contente de 20µA en régime de régulation à vide et de 1,5µA à l’arrêt. La commutation à bas niveau d’IEM et le nombre réduit de composants externes (soit trois petits condensateurs céramique et aucune inductance) font qu’un tel composant convient aux applications sensibles au bruit et à espace réduit. Le contrôle du minutage pour le délai de réinitialisation et la fenêtre d’arrêt de la minuterie de chien de garde seront réglés par l’intermédiaire de condensateurs externes, ou fixés en interne.

Le LTC3246 est disponible en boîtier MSOP de 16 broches, dans les gammes de température de jonction -40°C à +125°C (classes E et I) et -40°C à +150°C (classe H) et -55°C à +150°C (classe MP). Pour la classe E, son prix unitaire est de 3,25$, par quantité de 1000 pièces.
