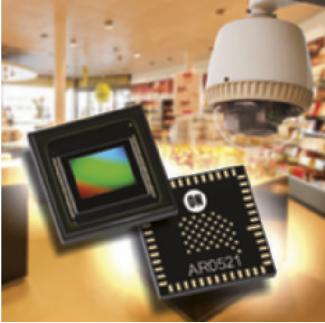

Sony, ON Semiconductor ou encore OmniVision s'intéressent de plus en plus aux marchés de la sécurité et de la surveillance pour écouler leurs capteurs d'images Cmos à illumination par l'arrière. D éveloppées à l'origine pour augmenter la résolution des imageurs embarqués dans les smart-phones à encombrement constant sans que la qualité d'images n'en pâtisse trop, les architectures de capteurs d'images Cmos à illumination par l'arrière, dites BSI ( backside illuminated ), ont depuis fait leurs preuves et s'immiscent dans d'autres applications. Plusieurs modèles ont ainsi été récemment lancés à l'assaut des caméras de surveillance et de sécurité qui fleurissent dans nos villes et nos commerces. Dynamiques étendues À tout seigneur tout honneur : Sony a introduit l'IMX326LQC, un imageur Cmos à 6,82 millions de pixels basé sur l'architecture BSI dite Starvis du leader mondial des capteurs d'images. Cet imageur au format optique 1/2,9 pouce offre une définition de 3 096 x 2 196 (pixels de 1,62 µm de côté) et délivre jusqu'à 60 images par seconde en mode 10 bits à pleine définition, une rapidité qui le destine naturellement aux caméras de sécurité ainsi qu'aux applications industrielles. Avec une conversion analogique-numérique étendue sur 12 bits, la fréquence de sortie descend à 30 images par seconde. L'IMX326LQC supporte de multiples formats de sortie (3: 2, 4: 3, 16: 9, 1: 1…) et dispose d'une fonction d'extension de la dynamique et d ’ i n t e r f a c e s s u b - LV D S (576 Mbit/s par ligne) et MIPI CSI-2 (1,44 Gbit/s par ligne). Il est encapsulé dans un boîtier compact LGA mesurant seulement 10,7 x 8,5 x 1,62 mm qu'il partage d'ailleurs avec le précédent IMX274LQC. Contrairement à Sony, ON Semiconductor est, lui, presque exclusivement tourné vers les imageurs pour applications professionnelles – surveillance et sécurité, automobile, observation scientifique, etc. L'américain n'avait toutefois pas encore d'architecture BSI à son catalogue: c'est désormais chose faite avec le lancement de l'AR0521. Cet imageur de 5 millions de pixels (définition de 2 592 x 1 944) au format 1/2,5 pouce exploite en effet des photosites BSI de 2,2 µm de côté –une taille relativement importante permettant selon l'américain d'améliorer le rapport signal sur bruit et donc le comportement de l'imageur en cas de faible ou de forte luminosité. < Cet imageur Cmos destiné aux applications de surveillance est le premier d'ON Semiconductor à exploiter une architecture BSI. À l'instar du capteur de Sony, il offre une fonction d'ex-tension de dynamique HDR ainsi que des fonctionnalités sophistiquées d'assemblage de pixels ou encore de fenêtrage. L'AR0521 délivre des images numérisées sur 8, 10 ou 12 bits et jusqu'à 60 images par seconde à pleine définition en mode 10 bits, avec également un mode 16: 9 en 1440p et un mode carré 1: 1 programmables. Des mécanismes de synchronisation avancés facilitent la mise en œuvre d'applications multicaméras, par exemple pour une vision stéréo. À noter que l'AR0521 est spécifié dans toute la gamme de température allant de - 30°C à +85°C. Il est encapsulé dans un boîtier mPLCC de 12x12mm. OmniVision s'appuie sur les infrarouges De son côté, OmniVision vient d'annoncer l'OS02A, son premier imageur Cmos pour caméras de surveillance capable de capturer jusqu'à 60 images par seconde en définition 1080p et en mode HDR (double exposition) tout en tenant dans un format optique 1/2 pouce. Cet imageur se démarque également par un chief ray angle de 11° autorisant l'utilisation d'optiques grand-angle ou fish-eye , et par l'utilisation de photosites BSI (technologie propriétaire PureCel) très larges puisque mesurant 4 µm de côté. L'OS02A est actuellement en cours d'échantillonnage et sera disponible en volume au troisième trimestre 2017. Toujours à destination des caméras de sécurité, OmniVision vient également de présenter l'OC2736, un imageur Cmos 1080p ultracompact (format optique 1/4 pouce) qui se démarque par sa sensibilité aux rayons infrarouges en plus des longueurs d'ondes visibles. OmniVision a troqué le classique filtre mécanique infrarouge par des filtres couleurs bi-bandes qui permettent d'étendre la qualité d'image y compris dans la quasi-obscurité. La consommation réduite de ce capteur (110 mW) le destine par exemple aux caméras domotiques alimentées sur batteries – un domaine dans lequel il vient par ailleurs d'élaborer une conception de référence associant son imageur OV9712 et son processeur vidéo OV788 avec le microcontrôleur à frontal Wi-Fi CC3200 de Texas Instruments. L'OC2736 sera lui aussi disponible en volume au troisième trimestre 2017.

Les imageurs BSI se multiplient dans les caméras de surveillance
