La mise en parallèle de six modules de puissance LTM4647, avec partage du courant, est possible afin de délivrer jusqu’à 180A.

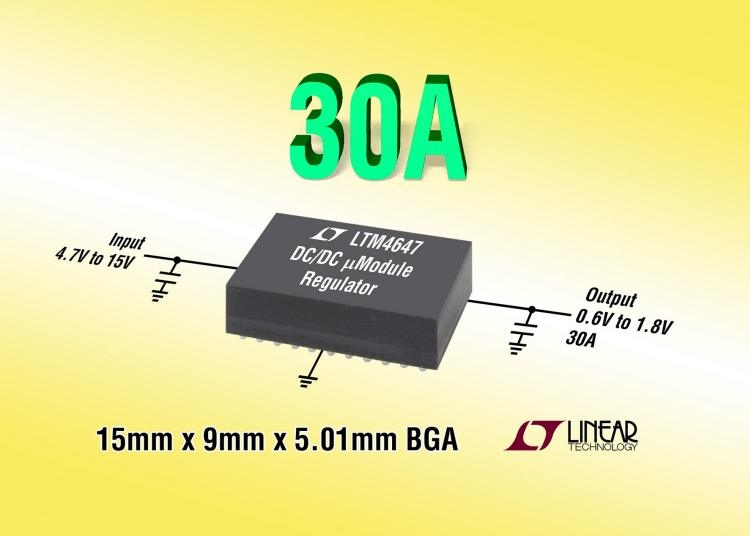

Dernier “µModule” en date, le LTM4647 de Linear Technology est un régulateur abaisseur de tension de 30A comprenant le contrôleur DC-DC, l’inductance, le Mosfet et les composants annexes. Le tout dans un boîtier BGA de 9x15x5,01mm. Avec une entrée 12V, une sortie 1V et un courant d’intensité 30A, le rendement est de 87%. Avec la mise en parallèle de six modules, il est possible de délivrer 180A, avec un courant également partagé entre toutes les unités.

Le LTM4647 accepte une tension d’entrée située dans l’intervalle 4,7V à 15V. La tension de sortie sera quant à elle fixée, par l’intermédiaire d’une résistance, à une valeur comprise entre 0,6V et 1,8V. La précision obtenue est de ±1,2%, entre -40°C et +125°C. Si la fréquence de découpage est ajustable entre 400kHz et 700kHz, la synchronisation peut être réalisée sur une horloge externe. Afin d’améliorer la régulation, un amplicateur de mesure déportée est intégré afin de compenser la chute de tension imputable à l’mpédance des pistes du circuit imprimé.

Par quantité de 1000 pièces, le prix unitaire de départ du LTM4647 est de 29,7$.
