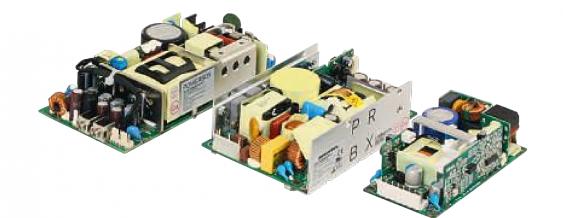

Le suédois Powerbox lance quatre séries d'alimentations AC-DC, regroupant au total 28 modèles de 80W à 400W, conçues pour répondre aux fortes exigences du monde industriel. Q uatre séries sont venues compléter le catalogue d'alimentations à découpage pour le secteur industriel de Powerbox. Ces alimentations AC-DC en topologie LLC, avec redressement syn-chrone et correction active du facteur de puissance, sont caractérisées par un excellent rendement (au mieux 93 %) et de faibles courants de fuite (moins de 275 µA). Quant à leur consommation à vide, elle n'excède pas 0,5 W, ou 1 W si le signal de détection de défaillance (Power Fail) de l'alimentation est exploité. L'ensemble des séries (OBM33, OBM35, OBP37 et OBP38) comprend au total 28 modèles, couvrant globalement la plage 80W à 400 W. La tension de sortie est quant à elle de 12 V, 15 V, 18 V, 24 V, 30 V, 36V ou 48V. Avec une tension d'entrée entre 90 et 264 Vac et une fréquence secteur entre 47 et 63Hz, les unités sont exploitables dans toutes les régions du globe. Avec cette famille, le suédois entend répondre aux attentes des applications de nouvelle génération en rapport avec l'Industrie 4.0. En termes d'interférences élec-tromagnétiques, ces alimentations offrent des caractéristiques meilleures que celles stipulées par la norme EN55022B, relative aux émissions rayonnées et conduites des équipements de classe B. Elles sont conçues pour supporter les conditions difficiles propres aux environnements industriels. Cela inclut les pics de tensions de ± 1 kV en différentiel et de ± 2 kV en mode commun, les transitoires ou les salves rapides de ± 1 kV et les décharges électrostatiques jusqu'à hauteur de ±8kV dans l'air et de ± 4 kV par contact. À cela s'ajoutent une immunité vis-à-vis des champs magnétiques de 1 A/m et une immunité aux perturbations conduites de 3 Veff. Les séries OBM33, OBM35, OBP37 et OBP38 de Powerbox offrent différentes options électriques et mécaniques. Concernant la sécurité, compte tenu du champ des applications déployées dans le cadre de l'Industrie 4.0, des tensions d'isolation élevées sont requises. Dans ce domaine, ces alimentations supportent une tension de 3000 Vac (OBM35, OBP37 et OBP38) ou 4 000 Vac (OBM33) entre l'entrée et la sortie, de 1500 Vac entre l'entrée et la terre et de 500 Vac entre la sortie et la terre. De nombreuses options mécaniques Différentes options mécaniques sont proposées afin de faciliter l'intégration de ces alimentations dans les systèmes. Les dimensions du modèle OBM33 (80-150 W) sont de 2 x 4” (50 x 100 mm), pour une hauteur de 1,3” (33 mm). Pour sa part, la version OBM35 (200W) de 3x5” (76x127mm), pour une hauteur de 1,5” (28mm), est proposée avec un support de fixation en U ou en boîtier fermé. Destiné à un segment très large, le modèle OBP37 (300 W) de 3 x 6” (76 x 152 mm), pour une hauteur de 1,5” (38 mm), est disponible en châssis ouvert, avec une fixation en L et un boîtier fermé équipé d'un ventilateur. Enfin, la référence OBP38 (400 W) de 4x7” (100x178mm), pour une hauteur de 1,58” (40mm), offre une fixation en U ou un boîtier fermé. Powerbox Les températures de fonctionnement des produits sont comprises entre - 10 °C et + 70 °C. Sans refroidissement additionnel, jusqu'à 75 % de la puissance maximale est disponible. Avec un refroidissement par ventilation forcée, la puissance maximale est obtenue jusqu'à + 50 °C. Au-delà de cette température, il faudra tenir compte d'un léger déclassement. Enfin, à pleine charge et à température ambiante de 25°C, le MTBF (calculé selon la méthode MIL-HDBK-217F) est donné pour 300000 heures de fonctionnement. PUISSANCE LA TENSION MONTE POUR LE MOSFET EN CARBURE DE SILICIUM olfspeed introduit le premier Mosfet W de puissance en carbure de silicium crédité d'une tension de blocage de 1000V. Optimisé pour les systèmes de recharge des véhicules électriques et lesalimenta-tions triphasées dévolues au secteur industriel, le C3M0065100K conjugue une résistance à l'état passant de 65mO (à V exemplaire GS 15V et I appartient D 20A), une capacité à ilancry@newsco de sortie très basse (60pF) et une faible inductance de source. Ces caractéristiques contribuent à limiter les pertes, tant en conduction qu'en commutation. Ce Mosfet, dont le courant nominal est de 22,5A à une température de boîtier de 100°C, est disponible dans un boîtier TO247-4. La ligne de fuite entre drain et source est de 8mm. D'ici peu, la société devrait annoncer un second transistor de .fr. Toute reproduction est interdite. 1000V en SiC, le C3M0120100K (120O, boîtier avec connexion Kelvin à la source), puis des versions (C3M0065100J et C3M0120100J) en boîtier CMS. Rappelons que Wolfspeed, une filiale de Cree, est en cours d'acquisition par Infineon.

Des alimentations à découpage parées pour l’Industrie 4.0
