Le LT3045 de Linear Technology servira à alimenter les blocs fonctionnels sensibles au bruit, tels que les PLL, les VCO, les mélangeurs, les LNA, les convertisseurs de données de haute précision…

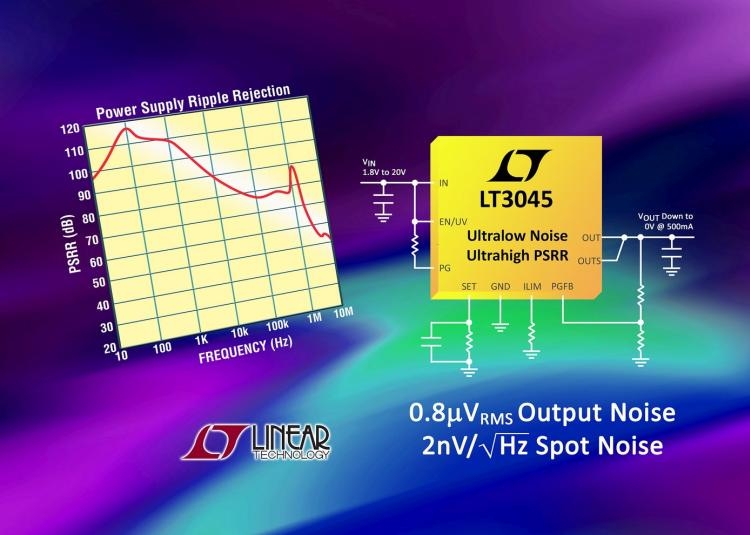

Linear Technology annonce le LT3045, un régulateur de tension linéaire à faible tension de déchet, crédité d’un très fort taux de réjection de l’alimentation (PSRR) et d’un faible bruit. La densité de bruit est ainsi de seulement 2nV par racine de Hertz à10kHz, pour une tension de bruit de 0,8µVeff dans la bande 10Hz à 100kHz. Le PSRR excède quant à lui 90dB jusqu’à 10kHz, et 75dB jusqu’à 2,5MHz.
Le LT3045 exploite une architecture propriétaire se traduisant par une bande passante virtuellement constante et des performances (PSRR, bruit, régulation de la charge) pratiquement indépendantes de la tension de sortie. Par ailleurs, elle autorise la mise en parallèle de plusieurs LDO pour diminuer encore le bruit, accroître l’intensité du courant et mieux répartir la chaleur sur le circuit imprimé.
Le LT3045 est apte à fournir jusqu’à 500mA avec une chute de tension de 260mV, sur une large plage de tensions d’entrée (1,8 à 20V). La tension fournie est comprise entre 0 et 15V, avec une précision de ±2% en fonction des variations de charge, de ligne et de température.
Le LT3045 demande un petit condensateur de 10µF en céramique pour optimiser la stabilité et la réponse transitoire. La limitation du courant s’effectue par l’intermédiaire d’une unique résistance externe. Un autre condensateur placé sur la broche SET aura pour effet de réduire le niveau de bruit en sortie et offrira une fonction de démarrage progressif. Le circuit est en outre doté de protections contre l’inversion de la tension de la batterie, les courants inverses, les surintensités et les températures excessives. Les autres caractéristiques comprennent un démarrage rapide (utile en cas d’emploi de condensateurs de valeurs élevées sur la broche SET) et un indicateur de tension établie, avec possibilité de programmer le seuil de tension de régulation en sortie.
Le LT3045 est disponible en boîtiers DFN-10 (3x3mm) et MSOP-12, dans la gamme de température -40 à +125°C. Une prochaine version sera spécifiée entre -40 et +150°C.
