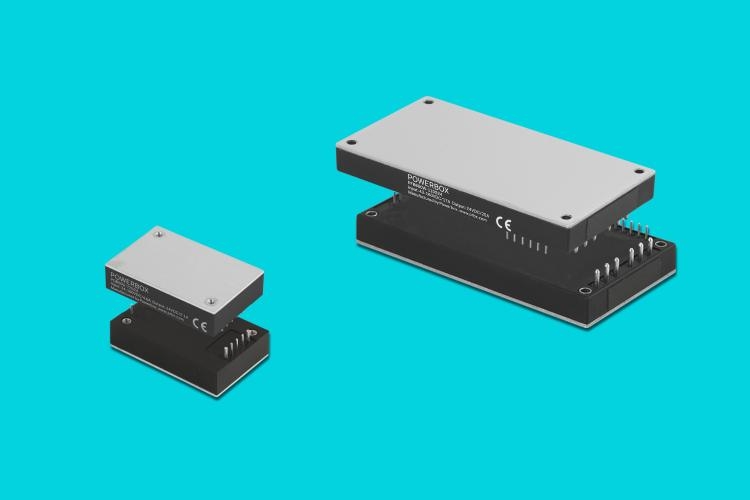

Référencés PQB50U-72S et PFB600W-110S, les deux derniers modules de conversion DC-DC de Powerbox offrent une large plage de tensions d’entrée et une forte densité de puissance.
Avec les modèles PQB50U-72S et PFB600W-110S, Powerbox introduit deux convertisseurs DC-DC à montage sur carte pour les applications industrielles et le transport ferroviaire. Le premier est caractérisé par une large plage de tensions d’entrée (14V à 160V), le second par une densité de puissance très élevée.
Le PQB50U-72S délivre 50W dans un format quart de brique DOSA standard. Avec une seule unité pour gérer l’ensemble des tensions de bus, il apporte plus de simplicité aux concepteurs d’alimentations impliqués dans le développement d’applications compatibles avec la norme ferroviaire EN50155. Ce module est décliné en quatre versions se différenciant selon la tension de sortie, soit 5V, 12V, 24V ou 48V. Ce qui correspond à des courants nominaux de 6A, 4,2A, 2,1A et 1,05A, respectivement. Le produit supporte des pics de tension d’entrée de 200V pendant 100ms et intègre des protections contre les courts-circuits et les surtensions. Pour ce qui est des caractéristiques d’isolation (3000Vdc entre entrée et sortie, 1500Vdc entre entrée/sortie et boîtier) et la tenue aux chocs et aux vibrations, il est conforme aux normes UL60950-1-2e édition et EN50155 (EN61373). Le PQB50U-72S est doté d’un socle d’aluminium permettant la fixation d’un dissipateur thermique ou le montage sur une plaque de refroidissement ou un châssis.
Proposé dans un format brique, le PFB600W-110S est pour sa part apte à fournir 600W, à partir d’une tension d’entrée comprise entre 43V et 160V. Il se révèle alors un choix adapté aux tensions de bus de 72V, 96V et 110V. Pour des besoins en puissance supérieurs, ou aux fins de redondance, la mise en parallèle des modules est envisageable. Auquel cas, le partage du courant de charge s’effectuera sans ajout de composants. Le PFB600W-110S supporte des pics de tension de 180V pendant 100ms. Intégralement régulé, il fonctionne à une fréquence de découpage de 250kHz et inclut un filtre d’entrée en Pi. Outre une protection contre les courts-circuits avec limitation du courant et un verrouillage en cas de surtension ou de tension trop basse, une coupure thermique avec reprise automatique agit en cas de surchauffe. En termes de sécurité, le module est conforme à la norme UL60950-1 2e édition (isolation de base) et offre une isolation de 2500Vdc entre entrée et sortie/boîtier et de 500Vdc entre sortie et boîtier. Le PFB600W-110S est disponible en quatre versions : 12V/50A, 24V/25A, 28V/21,4A et 48V/12,5A.
Tous les PQB50U-72S et PFB600W-110S fonctionnent entre -40°C et +100°C.
