Fonctionnant en conjonction avec un microcontrôleur externe, le circuit frontal analogique R5601 offre trois modes de fonctionnement.
Le R5601 de Ricoh Europe constitue un frontal analogique dévolu à la protection des batteries constituées de 3 à 5 éléments Li-ion/Li-Pol en série. Les applications visées sont en rapport avec l’outillage électrique sans fil, les vélos électriques, les tondeuses à gazon et les aspirateurs robots. Concrètement, le R5601 intègre un commutateur pour sélectionner la cellule, un régulateur linéaire, un amplificateur différentiel au travers duquel la tension de la cellule est délivrée, un amplificateur de détection de courant, des fonctions de protection (coupure thermique)… Des Mosfet internes prennent en charge l’équilibrage des tensions de chacun des éléments.

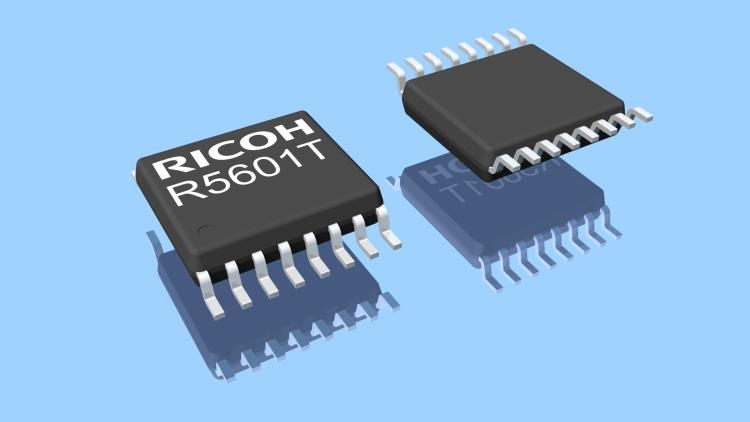

Ce circuit de mesure (tension de chaque cellule, courant de batterie) en boîtier TSSOP-16 est conçu pour fonctionner en conjonction avec un microcontrôleur, auquel il transmettra ses données par l’intermédiaire d’un bus I²C. L’ensemble constituera alors une solution d’une grande souplesse, sachant que les niveaux des seuils seront modifiables par logiciel. Une alerte est envoyée au microcontrôleur lorsqu’un défaut est détecté.
Trois modes de fonctionnement sont proposés. En mode normal, toutes les fonctions sont activées pour une consommation de 36µA. En mode faible consommation, certaines fonctions sont désactivées afin de faire chuter le courant soutiré à une valeur de 6,5µA. Enfin, en veille, la consommation est voisine de 2µA.
