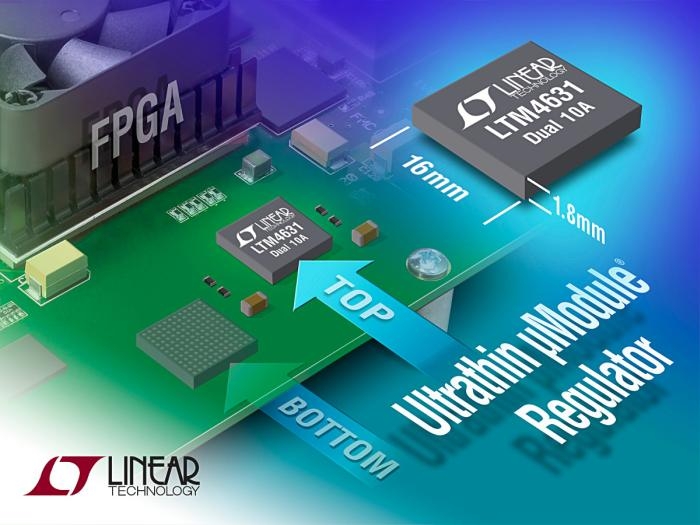

Affichant une épaisseur de 1,91 mm seulement, le double régulateur à découpage “µModule” LTM4631 de Linear Technology peut être placé sur la face inférieure d’un circuit imprimé.

Nouveau membre de la famille des “µModule” de Linear Technology, le LTM4631 prend la forme d’un régulateur à découpage, abaisseur de tension, offrant deux sorties de 10 A. Celles-ci seront, si besoin est, combinées pour fournir un rail unique de 20 A. Encapsulé dans un boîtier LGA de 16 mm de côté, ce module de conversion DC-DC non-isolé se distingue par sa faible épaisseur, soit 1,91 mm. Il peut alors être implanté sur la face inférieure du circuit imprimé, même lorsque des restrictions de hauteur s’appliquent. Une place précieuse est ainsi libérée en surface pour des composants tels que des mémoires, des processeurs, des convertisseurs de données… Le placement du module d’alimentation au plus près de la charge, typiquement un FPGA, un microprocesseur, un Asic ou un processeur graphique (GPU), sera également facilité afin de tirer bénéfice d’un radiateur commun.

Le LTM4631 accepte une tension d’entrée comprise entre 4,5 V et 15 V. Le potentiel de chaque sortie, en opposition de phase, est fixé par défaut à 0,6. L’erreur maximale est de ±1,5 %, en fonction des conditions de ligne, de charge et de température (de -40°C à +125°C). Par l’intermédiaire de résistances additionnelles, les tensions de sortie sont programmables dans l’intervalle 0,6 V à 1,8 V. Des fonctions de protection contre les surtensions et les surintensités sont de mise. La fréquence de découpage optimale est comprise entre 550 et 750 kHz. Pour les applications sensibles au bruit de commutation, la synchronisation sur une horloge externe (500 à 780 kHz) est possible.

Pour des besoins en puissance supérieurs, plusieurs LTM4631 seront mis en parallèle afin de fournir 40 A et plus, avec partage de courant équitable entre les modules. Par quantité de 1000 pièces, le LTM4631 est proposé à un prix unitaire de départ de 24,88 $.
