Dernier µModule en date, le régulateur abaisseur LTM8053 requiert seulement deux condensateurs et deux résistances afin de réaliser une alimentation de 42V/3,5A occupant 150mm² sur le circuit imprimé.

Avec le LTM8053, Linear Technology introduit un régulateur abaisseur, de type µModule, acceptant une tension d’entrée jusqu’à 40V. Celui-ci est apte à fonctionner en toute sécurité à partir d’une tension régulée ou fluctuante de 12V à 36V, dans les environnements bruyants.

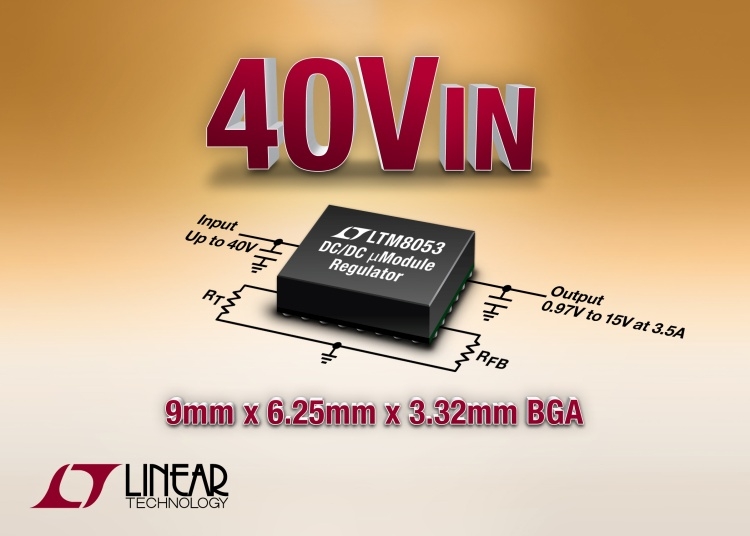

Dans un boîtier BGA de 6,25x9x3,3mm, le LTM8053 intègre un contrôleur à découpage, des commutateurs de puissance, une inductance et divers autres composants discrets. Il requiert deux condensateurs et deux résistances pour réaliser une solution complète occupant approximativement 150mm² sur la carte.

Ce convertisseur délivre un courant continu de 3,5A (6A crête). Le réglage de la tension de sortie entre 0,97V et 15V s’effectue via une résistance. Pour une conversion de 12V vers 5V, le rendement est donné pour 90%. Une mise en parallèle de plusieurs modules avec partage du courant est possible. Le LTM8053 fonctionne entre -40°C et +125°C. Son prix unitaire est de 9,66$, pour une quantité de 1000 pièces.
