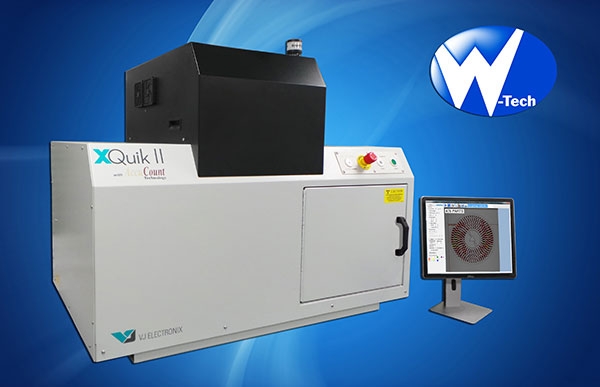

Cet appareil polyvalent s’utilise aussi bien pour vos inventaires de composants CMS en bobines (Ø 180/330/380mm), que pour la gestion de vos encours de production ou l’inspection par Rayon-X de vos Bga’s, vos cartes électroniques etc…

Cet équipement se distingue par sa flexibilité, sa simplicité d’utilisation et son coût très faible.

En effet, cette machine de table est capable de compter l’intégralité des composants présents dans une bobine de Ø 330/380mm ou, dans quatre bobines de Ø 180mm simultanément, en respectivement, 25 et 45 Secondes.

Deux modèles sont disponibles.

Le premier, aux dimensions 673x673x692mm est prévu pour des bobines de Ø 180mm et des cartes de 228×228mm maximum.

Le second, avec des dimensions de 1181×976×736mm, est quant à lui adapté à des bobines Ø 180-330-380mm ainsi que des cartes de 400×400mm.

Le comptage automatique des bobines – qui peut être effectué au travers des sacs MBB (sans desiccant ni HIC) compte tous les composants, jusqu’aux 0402 (01005), avec une précision, annoncée par le fabricant supérieur à 99 % (99,7 % mesuré par les clients).

Le système réalise aussi l’inspection 2D par Rayon-X de cartes électroniques, Bga’s, etc…, avec une résolution de 7 lignes pair par millimètre. L’inspection peut être effectuée, en une seule fois, pour autant de cartes que le compartiment peut en contenir sans pour autant changer la durée du cycle.

L’appareil (CE et NF74 100) peut être interfacé avec un logiciel ERP, pour une gestion du stock en temps réel et relié à une imprimante compatible « ZPL » afin de générer des étiquettes personnalisables, au fur et à mesure de vos cycles d’inspections.

Un interrupteur unique permet de lancer le cycle d’inspection quel que soit l’opération à réaliser. Aucun réglages ni apprentissages ne sont nécessaires. Ceci signifie une prise en main rapide et simple, pour les opérateurs.

La durée de vie d’une source de Rayon-X est d’environ 10 000 heures ce qui équivaut à plus de 3 millions de bobines de Ø 180mm inspectées.

Enfin, ce compteur révolutionnaire, n’a que très peu de pièces muables, de ce fait, ne nécessite que de faibles interventions.

Pour plus d’informations, rendez-vous sur le site de W-Tech à la page dédiée au compteur de composants en bobines et inspection de Bga’s par Rayon-X.

Site : http://www.w-tech.fr
