La Fox occupe une surface au sol de 88x109cm. Elle prend en charge des composants allant de dimensions comprises entre le 0201 et 33x80mm.

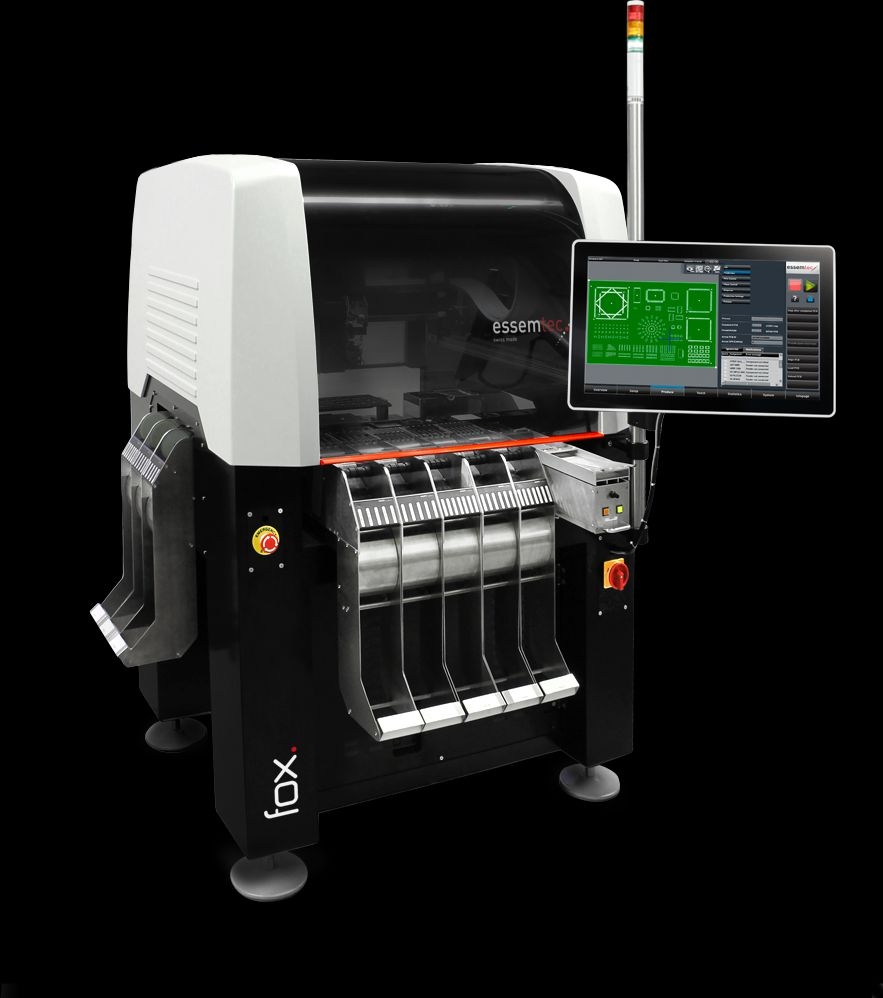

Essemtec, fabricant d’équipements de production, distribué dans l’Hexagone par Seica France, propose la Fox, un modèle de machine de placement de composants sur la carte électronique. Ce système occupe une surface au sol de 88x109cm. Il consomme moins de 750 watts.
Il place des composants de dimensions comprises entre le 0201 et 33x80mm avec une hauteur maximale de 18mm. Et il accepte des cartes électroniques de dimensions maximales 305x406mm avec une hauteur maximale de 30mm.
La vitesse maximale de placement est de 4500 composants par heure (selon l’IPC 8950A) et la précision de placement pour cette vitesse, de 60µm. La Fox peut accueillir jusqu’à 180 nourrices (feeders) avec placement erratique de ces feeders et hot swapping (placement alors que la machine est en fonctionnement). A noter que la Fox peut aussi réaliser la dépose de colle.
Cette machine est dotée d’un écran à touches sensitives de 18 pouces de diamètre. Elle fonctionne avec logiciel ePLace d’Essemtec qui permet l’aide en ligne en cas de problème. Ce logiciel inclut des possibilités de diagnostic (rôles d’oscilloscope et d’analyseur logique). Il permet aussi le pilotage simultané de plusieurs Fox.
