Le LTC6951 avec VCO intégré de Linear Technology offre cinq sorties dotées d’un diviseur de fréquence et d’un retardateur d’horloge aux fins de synchronisation.

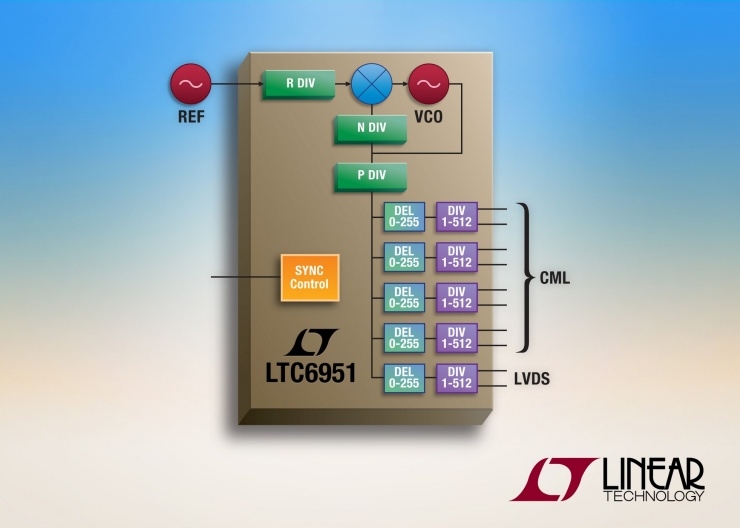

Avec le LTC6951, Linear Technology complète son offre de synthétiseurs de fréquence à division par un nombre entier. Ce composant intègre un oscillateur commandé en tension (VCO) et une section dévolue à la distribution des horloges sur la carte. Il offre ainsi une sortie LVDS et quatre sorties CML, dotées d’un diviseur de fréquence et d’un retardateur d’horloge aux fins de synchronisation. La plage de fréquence couverte est de 1,95MHz à 2,5GHz (pour la version estampillée LTC6951-1, la plage est 2,1MHz à 2,7GHz). Entre 12kHz et 20MHz, la gigue est de 90fs RMS, alors que le plancher de bruit de phase est de -165dBc/Hz à 250MHz. Enfin, le plancher de bruit normalisé est de -229dBc/Hz dans la bande.
La synchronisation entre les sorties exploite le mode propriétaire EZSync afin de garantir des relations de phase reproductibles et déterministes. La synchronisation par rapport à une horloge commune entre différentes puces met pour sa part à profit le mode ParallelSync. Enfin, le LTC6951 est apte à générer une horloge SYSREF, en toute compatibilité avec le standard JESD204B sous-classe 1.
Ce synthétiseur est spécifié dans la gamme de température de jonction -40°C à +105°C. Il est proposé en boîtier plastique QFN de 40 broches (5x7mm). Par quantité de 1000 pièces, son prix unitaire est de 8,75$. La société met également à disposition le logiciel de simulation et d’aide à la conception LTC6951Wizard.
