Proposé selon deux formats de boîtier, le R2262 de Ricoh communique avec un processeur via un bus à trois fils.

Ricoh Europe annonce une horloge temps réel (RTC, Real Time Clock) incorporant une interface à trois fils, un commutateur sur une batterie de secours et un détecteur de tension. La sortie de ce dernier élément peut être utilisée pour fournir un signal de réinitialisation au processeur, si la tension d’alimentation venait à chuter sous un niveau prédéfini. Référencé R2262, ce circuit Cmos est crédité d’une faible consommation (typiquement 0,3µA sous 3V) et garantit le maintien des informations temporelles avec une tension de 0,6V seulement.

La circuiterie de réglage de l’oscillateur ajuste avec une grande précision le comptage du temps et corrige les écarts en ajoutant ou en sautant des impulsions d’horloge. La déviation maximale de l’horloge est de ±0,5ppm ou ±1,5ppm, en fonction de la configuration des registres. Enfin, le circuit est configurable afin de générer une interruption (de 0,5s à un mois) à destination du processeur.

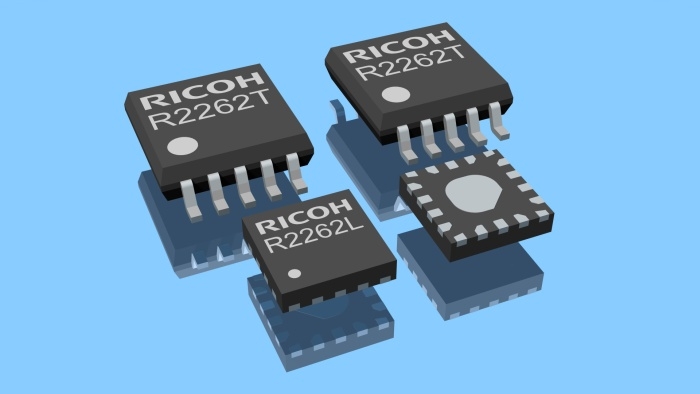

Le R2262 est disponible sous deux formes : la version standard (R2262T) en boîtier TSSOP10G de 4×2,9x1mm et la version petit format (R2262L) en boîtier QFN0202-18 de 2x2x0,43mm.
