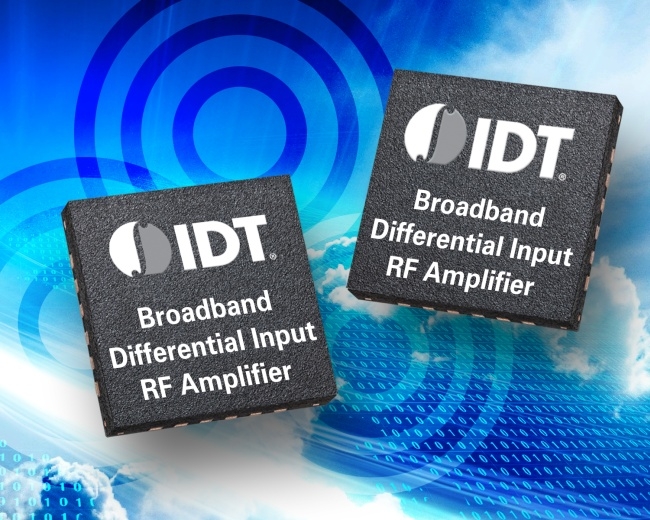

L’amplificateur à entrée différentielle F1423 permet d’effectuer la liaison entre un CNA et un émetteur RF.

Afin de simplifier la conception des chaînes d’émission RF exploitant un convertisseur N/A ou un modulateur équilibré, que ce soit pour les stations de base 2G/3G/4G ou les infrastructures du domaine de la sécurité publique, IDT propose un circuit incluant un amplificateur large bande précédé d’un balun (balanced-unbalanced). Ce dernier prend à son compte la conversion d’un mode de transmission symétrique des signaux vers un mode asymétrique (SE, single-ended).

Référencé F1423, cet amplificateur RF à entrée différentielle, adapté à 50 Ohms en entrée et en sortie, est caractérisé par une bande passante allant de 600MHz à 3GHz. A 2GHz, il offre un gain de 13,1dB, alors que son facteur de bruit est de 5,1dB. Côté linéarité, son point d’interception du troisième ordre est situé à 41,8dBm en sortie. Sous une tension d’alimentation de 5V, la consommation est typiquement de120mA.

Le F1423 est proposé dans un boîtier TQFN-24, dont les dimensions sont de 4x4mm. Son prix unitaire est de 3,17$, par quantité de 10000 pièces.
