Le LTC3815 de Linear Technology permet notamment la définition de marges jusqu’à ±25% de la valeur de la tension de sortie, et ce avec une résolution de 0,1%.

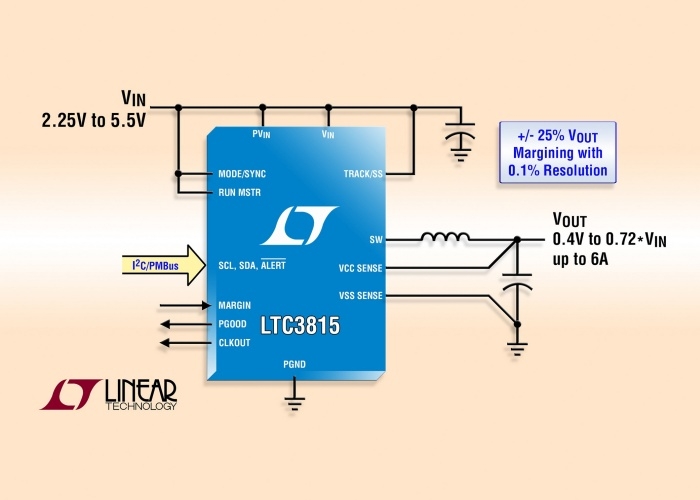

Linear Technology introduit le LTC3815, un convertisseur DC-DC synchrone de 6A, abaisseur de tension, pourvu d’une interface PMBus. L’interface numérique autorise la programmation et la lecture de la tension, de l’intensité du courant et de la température, ainsi que le report des erreurs. Le tout sous le contrôle du logiciel LTpowerPlay. La définition de marges jusqu’à ±25% de la valeur de la tension de sortie, et ce avec une résolution de 0,1%, est envisageable. Un ensemble de commandes simplifiées facilite l’utilisation d’un tel circuit.
Le LTC3815 accepte une tension d’entrée comprise entre 2,25V et 5,5V. Il est ainsi apte à fonctionner à partir de rails 2,5V, 3,3V ou 5V standard, ou avec une batterie Li-ion. Le potentiel de sortie est quant à lui programmable entre 0,4V et 72% de VIN. Il peut aussi être fixé par une référence de tension externe.
Ce convertisseur monolithique exploite une architecture à mode courant, à verrouillage de phase contrôlé en temps réel, procurant une réponse rapide aux transitoires et permettant un fonctionnement à de faibles valeurs du rapport cyclique. La fréquence de découpage est programmable entre 400kHz et 3MHz, par l’intermédiaire d’une résistance externe. Pour les applications sensibles au bruit, la synchronisation sur une horloge externe est également possible.
Un amplificateur différentiel interne procure une mesure déportée vraie de la tension de sortie, ce qui se traduit par une régulation de grande précision, indépendante des chutes de tension imputables à la résistance des pistes de circuit imprimé ou des fils de connexion. Parmi les fonctions additionnelles : une sortie horloge pour un fonctionnement biphasé, un signal indicateur de tension régulée, la sélection du mode de fonctionnement (continu forcé ou discontinu) et une durée de démarrage rapide de 1ms.
Le LTC3815 est disponible en boîtier QFN de 38 broches, dont les dimensions sont de 4x6mm. Il fonctionne dans la gamme de température -40°C à 125°C. Son prix unitaire de départ est de 4,71$, pour une quantité de 1000 pièces.
