Les convertisseurs DC-DC abaisseurs synchrones de la série RP509Z de Ricoh fonctionnent avec une fréquence de découpage de 6MHz, permettant ainsi de faire appel à des composants externes de petites dimensions.

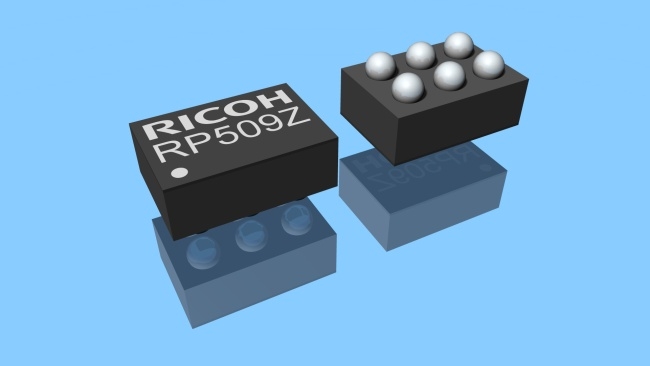

Les RP509Z sont présentés par Ricoh comme étant parmi les plus petits convertisseurs DC-DC 0,5A/1A abaisseurs de tension, à redressement synchrone, du marché. Occupant tout juste 1,12mm² (1,28×0,88m) sur la carte, ceux-ci entendent répondre aux exigences des produits électroniques miniaturisés, tels que smartphones, tablettes, montres intelligentes, wearables et autres. Ces circuits Cmos mettent en œuvre une fréquence de découpage élevée, soit 6MHz, afin de réduire la taille de l’inductance de 0,47µH externe.

Les RP509Z fonctionnent soit en mode PWM forcé, soit en mode de commutation automatique PWM/VFM. Ils acceptent une tension d’entrée comprise entre 2,3V et 5,5V, pour fournir une tension de sortie, fixe ou ajustable, entre 0,6V et 3,3V ou 5,5V, selon la version. Parmi les fonctions offertes : la désactivation lorsque la tension d’entrée est située sous le seuil de la tension minimale de fonctionnement, des protections thermique et contre les surcharges, un démarrage progressif, la décharge du condensateur de sortie lorsque le circuit est coupé.
