Le RP602 en boîtier WLCSP-20 de Ricoh commute automatiquement d’un mode à l’autre en fonction de l’état de charge de la batterie.
Le RP602 complète la gamme de convertisseurs DC-DC de Ricoh. Il est ici question d’un modèle synchrone de 1,5A, capable de fonctionner en mode élévateur (boost) ou en mode abaisseur (buck). La commutation est automatique selon l’état de charge de la batterie.
Le RP602 accepte ainsi une tension d’entrée comprise entre 2,3 et 5,5V, afin de délivrer une tension de 2,7 à 4,2V, avec une précision de ±1,5%. La fréquence de découpage de 2,6MHz se traduit par une inductance externe de 1µH de petite taille.
Le circuit opère en mode PWM forcé ou en mode de commutation PWM/VFM automatique. Il offre un démarrage progressif, une fonction d’autodécharge du condensateur de sortie et des protections en cas de sous-tension à l’entrée, de surcharge ou de température excessive. A cet effet, la protection thermique coupe le RP602 à partir d’une température de jonction de 150°C et est désactivée à 110°C.

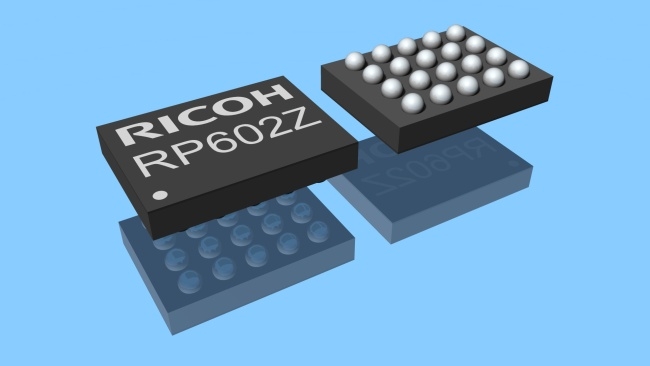

Le composant est proposé dans un boîtier WLCSP-20, dont les dimensions sont de 2,3×1,7mm.
