Le LT3095 de Linear Technology constitue une solution simple et à empreinte limitée pour les amplificateurs d’instrumentation, les circuits de conversion de données et RF, et autres systèmes nécessitant des tensions de polarisation à faible bruit.

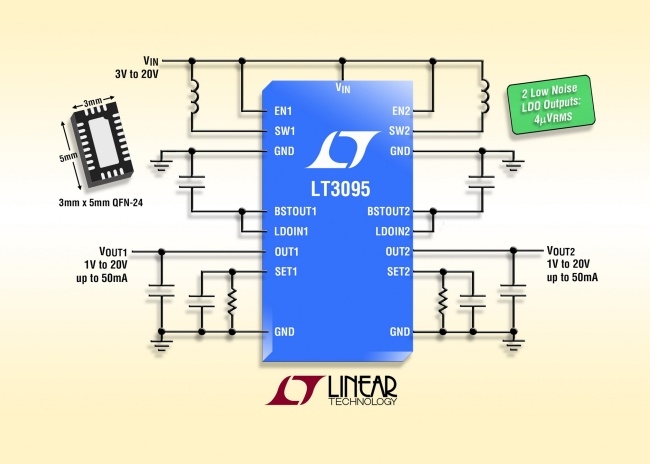

Linear Technology annonce le LT3095, un circuit à deux canaux dont la fonction consiste à générer des tensions de polarisation à partir d’une entrée unique. Chacune des voies comprend un convertisseur DC-DC élévateur, post-régulé par un convertisseur linéaire à très faible niveau de bruit. Le premier cité intègre un commutateur de 950mA, une diode Schottky et un réseau de compensation. Sa fréquence de découpage est programmable entre 450kHz et 2MHz. La synchronisation peut aussi être faite sur une horloge externe.

Pour leur part, les régulateurs linéaires exploitent une architecture propriétaire de source de courant de référence, permettant de fixer la tension de sortie via une seule résistance, se révélant avantageuse en termes de bande passante, de niveau de bruit, de réjection de la tension d’alimentation et de régulation de la tension de charge.

Le composant est susceptible de fournir un courant de 50mA, sous une tension de sortie jusqu’à 20V, avec une faible ondulation et un niveau de bruit inférieur à 100µV crête-à-crête. Il fonctionne à partir d’une tension d’entrée comprise entre 3 et 20V.

Le LT3095 est encapsulé dans un boîtier QFN-24 de 3x5mm, à performances thermiques renforcées. Son brochage symétrique simplifie la conception du circuit imprimé. Il est proposé dans les deux classes de température industrielle, I et E, pour un fonctionnement entre -40°C et 125°C, et dans la classe de température militaire MP. Auquel cas il est spécifié entre -55°C et 125°C. Son prix unitaire est de 2,95$ pour la classe E, pour une quantité de 1000 pièces. Toutes les versions sont disponibles en stock.
