Les IGBT 1200 V de la série S entendent améliorer le rendement des équipements industriels, dans les topologies où la fréquence de commutation est inférieure à 8kHz.
Les derniers IGBT 1200V de STMicroelectronics afficheraient le meilleur compromis entre les pertes de conduction et à l’ouverture jusqu’à une fréquence de commutation de 8kHz. Ce qui se traduira par une amélioration du rendement énergétique des alimentations secourues (UPS), des générateurs photovoltaïques, des étages de commande des moteurs et autres applications.
Ces IGBT de la série S sont crédités d’une très faible tension de saturation VCE(sat), alors que le coefficient de température positif de cette dernière a pour effet de simplifier la mise en parallèle des composants. Avec une tenue aux courts-circuits de 10µs à partir d’une température de jonction de 150°C, une immunité vis-à-vis des effets de verrouillage (latch-up) et une aire de sécurité étendue, ces IGBT sont également très robustes.

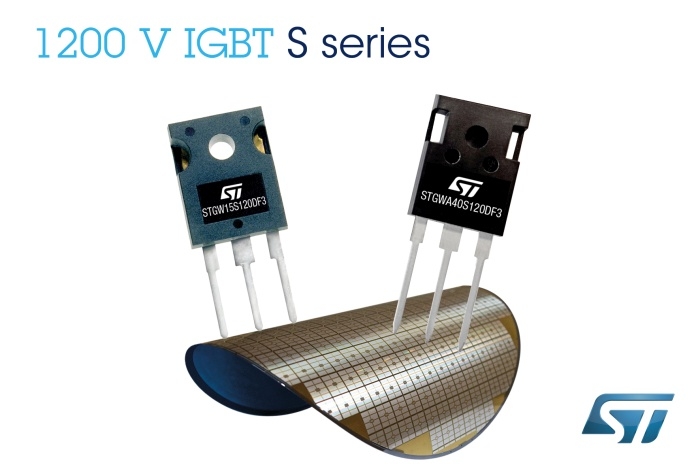

Ces IGBT de la série S sont complémentaires des produits 1200V issus des séries M et H, conçus pour offrir un rendement optimal jusqu’à 20kHz et au-delà ce cette fréquence, respectivement. Pour l’heure, des versions de 15A, 25A et 40A en boîtier TO-247, avec diode de roue libre interne, sont annoncées. Le modèle de 15A (STGW15S120DF3) est proposé à un prix unitaire de 2,8$, par quantité de 1000 pièces.
