Large bande, le commutateur SPDT HMC1118LP3DE d’Analog Devices affiche une isolation de 48dB et une perte d’insertion de 0,6dB à 8GHz.

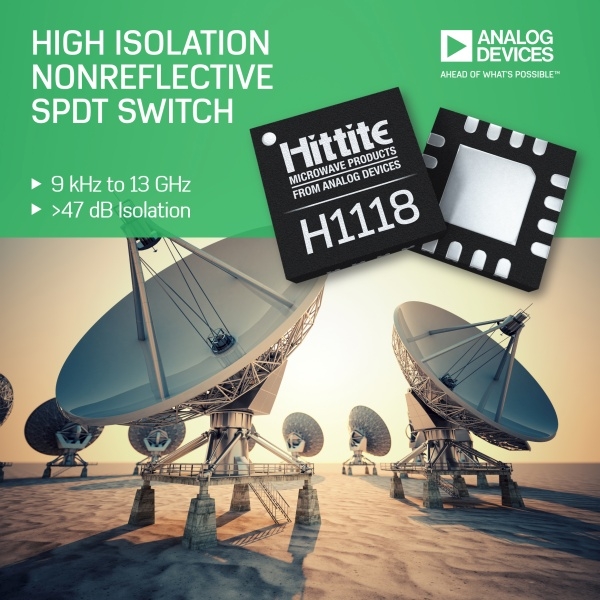

Analog Devices annonce, sous la référence HMC1118LP3DE, un commutateur unipolaire absorptif de type SPDT (Single-pole Double-throw) spécifié pour une utilisation dans la bande de fréquence 9kHz à 13GHz. A 8GHz, ce commutateur Cmos affiche une isolation de 48dB et une perte d’insertion de 0,6dB (respectivement 15dB et 1,3dB à 13GHz). Son temps d’établissement de 7,5µs (à 0,05dB de la valeur finale du signal RF de sortie) est bien plus bref que les produits en GaAs.

Par ailleurs, le point de compression à -1dB est typiquement situé à +37dBm et le point d’interception du troisième ordre (IIP3) à +61dBm. Enfin, le composant se distingue par le niveau de la puissance RF supporté, soit 4W en mode passant et 0,5W en mode de commutation à chaud.

Le HMC1118LP3DE est encapsulé dans un boîtier QFN-16, dont les dimensions sont de 3x3mm.
