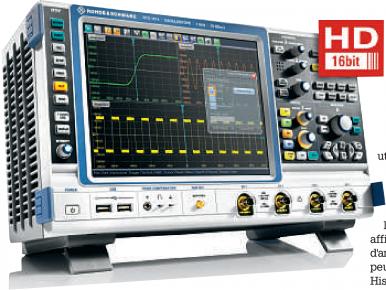

Grâce à des options, les oscilloscopes de Rohde & Schwarz proposent des fonctionnalités toujours plus performantes pour l'acquisition, l'analyse et le décodage des signaux. L e fabricant allemand Rohde & Schwarz, spécialiste de l'instrumentation RF et hyperfréquences, s'est lancé en 2010 dans le domaine des oscilloscopes numériques avec deux gammes d'appareils, RTO et RTM. Si cette entrée avait fait sensation dans le monde de l'instrumentation, la diversité et la qualité des améliorations continuellement apportées à leurs oscilloscopes sont particulièrement remarquables. Lors du prochain salon Embedded World 2015 (qui se tiendra du 24 au 26 février à Nuremberg), Rohde & Schwarz exposera son portfolio d'oscilloscopes, riche de nombreux nouveaux modèles, applications et accessoires. Ainsi les séries R&S RTO etR&S RTM bénéficient maintenant d'une résolution verticale atteignant 16 bits. Pour sa part, la famille RTM profite de bandes passantes plus larges, d'un mode History et d'une mémoire segmentée. L'ensemble des modèles proposés par la société disposent de nombreuses options liées à la compatibilité aux interfaces standard, au déclenchement et au décodage. Une haute précision dans l'analyse des signaux Le mode haute définition accroît la résolution verticale des oscilloscopes R&S RTO et RTE jusqu'à 16 bits, soit un gain en précision de 256 par rapport aux modèles standard à résolution 8 bits. Pour obtenir cette valeur élevée, le signal traverse un filtre passe-bas numérique directement après le convertisseur A/N. Ce filtrage réduit le bruit, améliorant le rapport signal sur bruit. La bande passante du filtre passe-bas est ajustable de 10 kHz à 500 MHz selon les exigences et les caractéristiques du signal appliqué. Plus la bande passante du filtre est réduite, plus la résolution est élevée. < Les options logicielles R&S RTO-K17 et R&S RTE-K17 augmentent la résolution verticale des oscilloscopes R&S RTO et RTE jusqu'à 16 bits. Avec ce mode haute définition, l'affichage révèle plus de détails sur les signaux. Avec ce mode haute définition, l'affichage de formes d'ondes est en mesure de révéler des détails sur les signaux. La sensibilité d'entrée des oscilloscopes a été portée à 500 µV/div. Ce mode haute définition est concrètement mis en œuvre via les options logicielles R&S RTO-K17 et R&S RTE-K17. En outre, tous les outils d'analyse, tels que mesures automatiques, FFT et mode History, peuvent être utilisés en mode haute définition. Une option pour l'analyse de longues séquences de signaux Avec l'option History et mémoire segmentée R&S RTM-K15, l'oscilloscope RTM permet aux utilisateurs d'analyser les séquences de signaux extrêmement longues. Cet appareil n'acquiert automatiquement que les séquences de signaux pertinentes, telles que rafales ou impulsions, et les stocke dans la mémoire segmentée. L'option R&S RTM-K15 élargit la profondeur mémoire maximale de l'oscilloscope à une valeur inédite de 460 Méch./voie. La mémoire segmentée offre une profondeur variable de 10 Kéch. à 20 Méch., permettant l'acquisition d'un maximum de 45 000 segments de formes d'ondes. Cette option est particulièrement utile en analyse de séquences de protocole et de paquets d'impulsions comprenant de longues pauses. L'oscilloscope ne déclenche que sur les données pertinentes et les pauses sont ignorées pour économiser de l'espace mémoire. La fonction d'horodatage indique le moment où les signaux ont été acquis. Le mode ultra segmenté assure un taux d'acquisition particulièrement rapide. Le temps mort qui n'est que de 5 µs permet de déclencher et d'enregistrer les signaux apparaissant en succession rapide. Après l'acquisition du signal, les utilisateurs peuvent naviguer aisément à travers les signaux grâce à la fonction History et sélectionner directement dans une table les segments individuels à afficher. Toutes les fonctions d'analyse des oscilloscopes RTM peuvent être utilisées en mode History et mémoire segmentée sur chaque segment acquis. Des options de trigger et décodage Le développement de périphériques compatibles USB et l'intégration de leurs interfaces exigent des solutions de test fiables, rapides et simples à utiliser. L'option de décodage et de déclenchement R&S RTO-K60 répond à cette nécessité pour les versions USB 1.0/1.1 et 2.0 et HSIC ( High-Speed Interchip ). Ensemble avec le logiciel de conformité R&S RTO-K21 et l'adaptateur de test R&S RTOZF1, cette option facilite l'intégration des interfaces USB. Les séries R&S RTE et RTO proposent également des solutions d'analyse pour le protocole du bus CAN-FD (CAN-Flexible Data). Une option destinée aux appareils R&S RTO assure des tests de conformité pour les interfacesBroadR-ReachEther-net. Enfin, pour les composants des smartphones, une option automatise la validation de la norme MIPI D-PHY.
